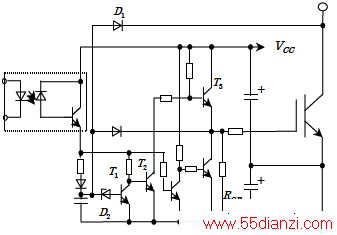

从检测出过电流到进行保护为止都在驱动电路侧进行，能够做到最高速的保护动作。左图表示了以VCE（sat）检测的短路保护电路实例。
该电路通过D1对IGBT的集电极-发射极间电压进行常时监视，当导通的时段中IGBT的集电极-发射极间的电压超出D2设定的电压时即作为短路状态被检测出来，则形成T1开通、T2关断、T3关断的局面。此时，门极存储的电荷通过RGE缓慢放电，从而抑制了IGBT关断时产生过大的尖峰电压。

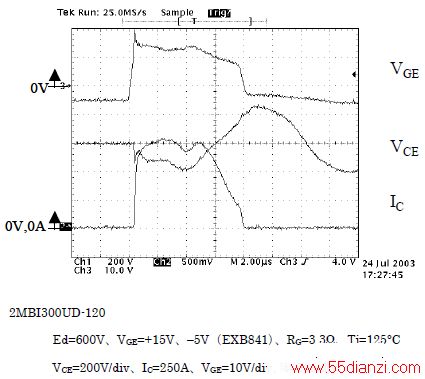

IGBT驱动用混合式IC（型号EXB840、841）内置了与此相同的短路保护电路，能够实现电路设计的简略化。下图表示短路保护动作的波形实例。
