一个OEM手机充电宝无输出，按开关指示灯不亮，插上5V/1A电源对其充电，充电指示灯也不亮。
初步判断是锂电池过放电所致。小心拆开充电宝，测量锂电池电压为0V，把精密电源调节到4.20V，恒流0.7A直接对电池充电半小时后，插上5v/1A电源，充电宝的充电指示灯正常闪亮。

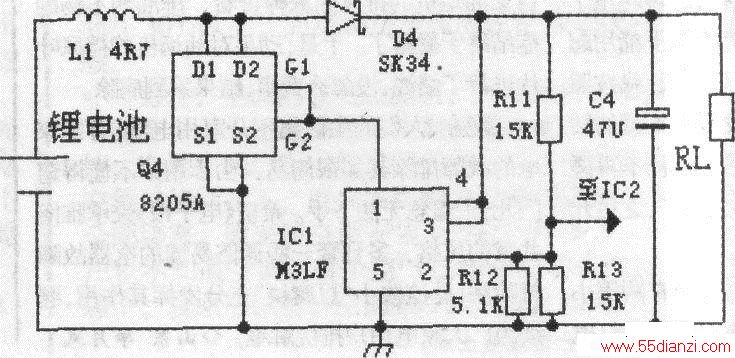

几个小时后指示灯显示充电已满，测量电池电压为正常的4.23V。按下充电宝开关两秒，照明LED也能正常点亮。但是接上手机按开关却不能对手机充电，说明升压电路有故障。其电路如附图所示，其中Q4是8脚双MOS管，型号是8205A，两个MOS管在电路中是完全并联使用。
仔细观察发现Q4表面有烧焦的小圆点，将Q4焊下用机械万用表测量，发现D1、S1和D2、52正反向都导通，说明Q4已烧坏击穿。Q4击穿后会对电池持续放电直至电池低压保护。上网查得Q4基本参数是N沟道20V/6A/32mΩ/1.5W，一般用于手机电池保护电路。拆开几块进口品牌手机报废电池，没有找到8205A．但其中一块飞利浦电池有一片型号为968EA的8脚双MOS管外形与8205A -样，上网查询得知管脚排列一致，电流、电压、内阻和功率等参数也基本一致。
于是将968EA焊上，按开关对手机充电，因担心MOS管苒次烧坏，数十秒钟后触摸MOS管发现比较烫手，分析认为这种低阻MOS管工作在开关状态，功耗和发热非常小，一般栅极驱动波形不良会导致发热。用示波器测MOS管栅极对地波形，发现方波的波形不平坦，有一定的弧度，还有部分干扰杂波。怀疑是IC1的输出波形不良，但测量IC1周边几个元件均正常，手头也没有这种IC来替换，维修一度陷入困境，只能先将MOS管用原型号替换试试看。
找到3块国产报废手机电池，拆开后居然都有8205A．将8205A焊上充电宝并对手机充电，测量8205A栅极波形，发现波形是标准的方波。且非常稳定，数分钟后触摸8205A几乎没有温升，直至手机电池充满，充电宝均无异常。看来必须用8205A，不能用其他MOS管代换。为何参数接近的MOS管代换不成功？忽然想到MOS管都有结电容，测量8205A栅源极电容约350pF，而968EA则达到了2000pF。
在高频工作时，栅源极电容太大很可能使驱动不足，从而导致栅极波形变形，而一般用于电池保护时对栅源极电容几乎没有要求。
总结：在维修中需要替换MOS管时，凡是高频电路，不仅要考虑电流、电压、功率和内阻等参数，还必须考虑MOS管的结电容，这对栅极的驱动尤为重要。由于普通充电宝都没有输出过载保护，充一般的手机、相机等没有问题，但是充平板电脑等功耗较大的设备时很可能使充电宝过载，烧坏MOS管等器件。
另外维修充电宝等低压电路时一定要注意烙铁头的接地，防止感应电击穿器件。建议使用有良好接地且烙铁头较细的焊台焊接。
