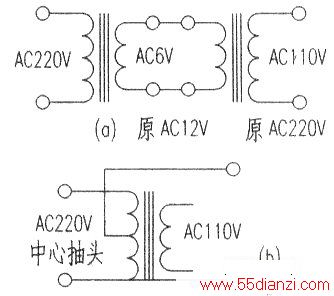

下图给出两种能得到110V小功率交流电源电压的方案。
买两只10W左右的小电源变压器(见图a),两只的输出电压正好为2:1,如一只6V输出,另一只为12V输出;1只9V输出,另一只为18V输出。如图相接,就可以得到一个功率约6~8W的交流电源,供低电压充电适配器用已足够。因为一般快速充电约2A,充电电池电压在3V以下,总功率不到6W,而采用涓流充电时才50mA,总功率更小。
如果你能找到有初级中心抽头的变压器,例如老式电子管产品中的电源变压器,就可按图b那样接成自耦式变压器用。.
