弘乐牌TSD10kVA稳压器无稳压功能

　　弘乐牌TSD10kVA稳压器，没有稳压功能。这款稳压器的电动机、碳刷驱动电路与下图类似，只是在直流电源VCC与位置开关XK1、XK2之间多使用了一只2Ω  1W的熔断电阻。所以检修时可参考下图。打开机壳接通电源检测，发现碳刷确实没有调压动作。这时测量直流电源Vcc处的电压12V正常，测位置开关XK1右端处电压为零，说明熔断电阻已断。从下图可见，引起熔断电阻开路的原因，最值得怀疑的是电动机M短路，停电拆下电动机，测量其绕组电阻接近为零。更换同型号同规格的电动机和熔断电阻后，通电试验稳压功能恢复正常，如果电动机的驱动电路如图6那样，则电动机出现短路性故障时，必然将三极管Q1和Q2烧坏。
　　

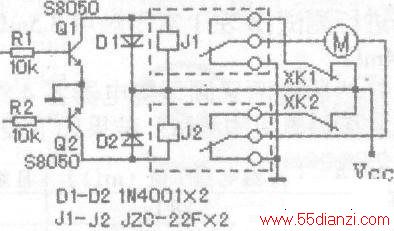

　　因此，下图电路在驱动三极管与电动机之间增加了安全元件继电器，是技术上的进步。
