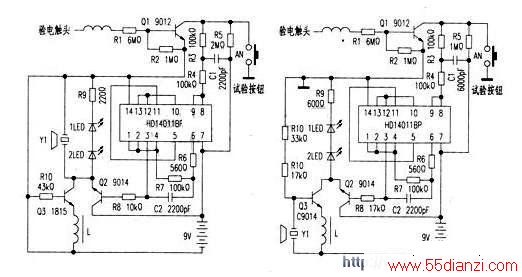

高压验电器在电力企业、如发电厂、变电站是检测电器设备是否带电的专用工具。左图为GDYⅡ型35kV高压验电器，右图为GDY－1Ⅱ高压验电器，该高压验电器是可伸缩式、小型轻质，方便携带。在检测20kV－35kV高压电器设备时，如被测设备带电，验电器内部报警电路中的两只发光二极管会间歇性的闪烁发光，同时压电陶瓷片也发出间歇报警声，警告有电。报警电路工作电压6V，由4只SR44氧化银电池（AG13）纽扣电池供电，电路静态电流≤10μA，使用寿命5000次。
工作原理
该高压验电器的报警电路采用日立公司产HDl4011BP双排直插14脚四2输入与非门电路，触头与三极管O1组成感应检测源，当触头从远处渐渐靠近高压电源时，Q1导通使四2输入与非门电路的⑧、⑨脚与非门输入端变为低电平，⑩脚输出高电平，12、13脚与非门输入端变为高电平，11脚输出低电平。电路R7、R6、R8和电容C2与另外两个与非门组成的可控振荡器，被触发起振。在③脚输出矩形波。控制Q2、Q3断续导通。驱动压电陶瓷片和发光二极管1LED、2LED断续导通发光报警。
