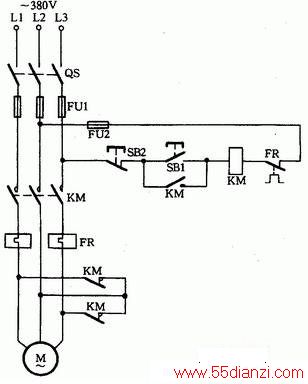

在定子绕组供电电源断开的同时，将定子绕组短接，由于转子存在剩磁，形成了转子旋转磁场，此磁场切割定子绕组，在定子绕组中产生感应电动势。因定子绕组已被KM常闭触点短接，所以在定子绕组回路中有感应电流，该电流又与旋转磁场相互作用，产生制动转矩，迫使转子停转。线路如下图所示。
这种制动方法适用于小容量的高速异步电动机及制动要求不高的场合。短接制动的优点是无需特殊的控制设备，操作简单易行。
