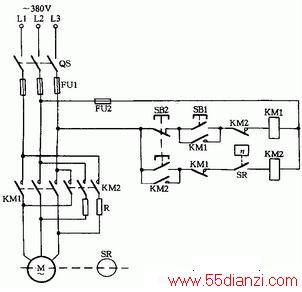

制动线路如下图所示。当按下停止按钮SB2时,接触器KMl失电,其常闭触点接通,这时接触器KM2动作,电动机反接,使电动机由正转控制立即变为反转控制,使正转速度很快下降,直至零速。此时速度继电器常开触点切断接触器KM2控制电源。采用不对称电阻法只是限制转动力矩,没加制动电阻的一相,仍有较大的制动电流。这种制动法线路简单,但能耗大,准确度差,仅用在制动不频繁的场合中。此法适用于容量较小的电动机。
