电动机能耗制动控制电路

　　能耗制动是三相感应电动机在要停车时，切断三相电源的同时，把定子绕组接通直流电源，在转速接近零时再切除直流电源。

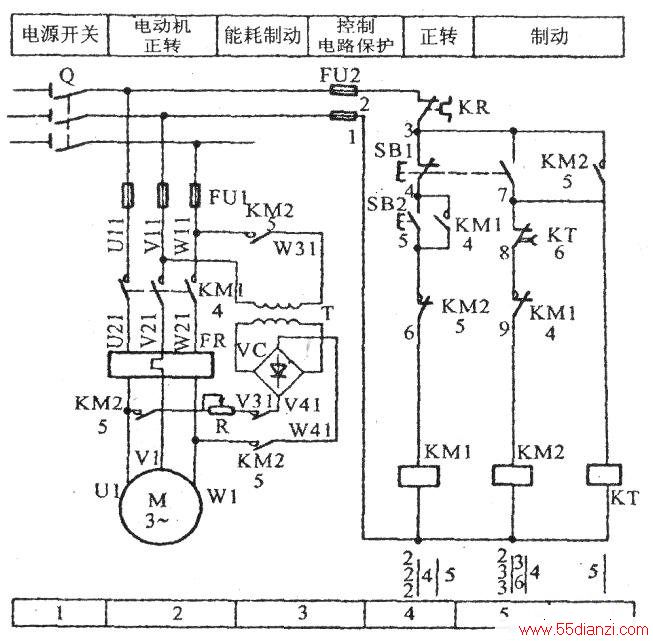

　　下图用时间继电器实现能耗制动的控制电路。图中整流装置由变压器和整流元件组成，KM2为制动用接触器，KT为时间继电器。按下SB2，KM1得电并自锁，电动机起动。

　　按下SB1，使KM1断电，切断交流电源，同时使KM2得电并自锁，接通直流电源，KM2得电使KT得电，经延时后，使KM2失电，KT也失电，制动结束。

　　制动作用的强弱与通入的直流电流的大小和电动机转速有关，在同样的转速下电流越大制动作用越强。
