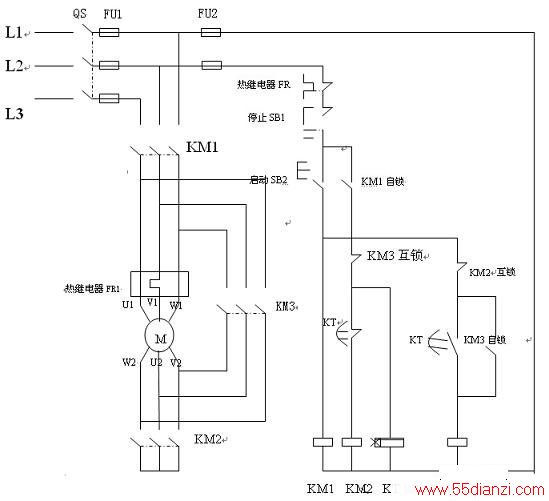

电机Y/△启动电路如下图所示，合上电源开关QS，按下启动按钮SB2KM1、KM2、KT线圈通电电机星形联结启动，同时时间继电器KT延时开始当KT延时结束、延时触点动作时断开KM2线圈，同时接通KM3线圈电机换接成三角形联结转入正常运行。
