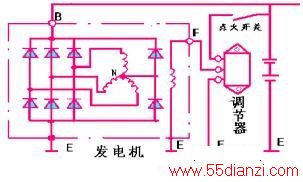

八管交流发电机电路图

　8管交流发电机（如夏利车用）和6管交流发电机的基本机构是相同的，所不同的是整流器有8只硅整流二极管。

　　其中6只组成三相全波桥式整流电路，还有2只是中性点二极管，1只正极管接在中性点和正极之间，1只负极管接在中性点和负极，对中性点电压进行全波整流。
　　
　　试验表明：加装中性点二极管的交流发电机在结构不变的情况下可以提高发电机的功率10%～15%之间。
