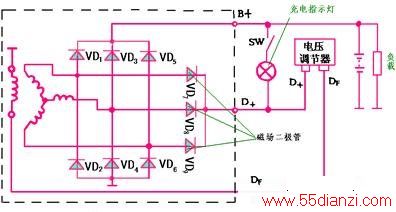

9管交流发电机电路图

　9管交流发电机的基本结构和6管交流发电机相同，所不同的是整流器。9管交流发电机的整流器是由6只大功率整流二极管和3只小功率励磁二极管组成的交流发电机。

　　其中6只大功率整流二极管组成三相全波桥式整流电路，对外负载供电。
　　
　　3只小功率管二极管与三只大功率负极管也组成三相全波桥式整流电路专门为发电机磁场供电。所以称3只小功率管为励磁二极管。
