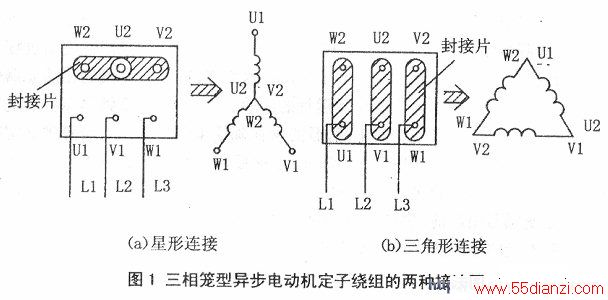

三相笼型异步电动机的定子绕组为三相对称绕组，通常有星形连接和三角形连接两种，如图l所示。
电动机的接线端子盒中一般有6个接线端子，它们是三相绕组的三个首端Ul、Vl、Wl和三个尾端U2、V2、W2。在端子盒中如果将尾端U2、V2、W2用封接片封接起来，首端Ul、Vl、Wl与三相电源连接，则为星形连接，如图l(a)所示。如果将Ul与W2、Vl与U2、Wl与V2用封接片封接，然后再与三相电源连接，则为三角形连接，如图1(b)所示。在实际工作中，经常需要判断这6个引出端哪个是首端，哪个是尾端，以便确定怎样做星形或三角形连接。为了确定定子绕组引出端的连接方式，需要找出定子绕组的首、尾端。具体方法如下：
(1)先用万用表的电阻档将3个绕组区分出来，然后在任意一相绕组中接入两节干电池（1号电池）和一个开关。再在另外一相绕组中串入万用表的直流毫安档，如图2所示。当电源开关闭合的一瞬间，观察万用表指针的摆动方向，如果万用表指针向右摆动，则电池正极所接线头与毫安表负端（即黑表笔）所接绕组的一端为同名端（同为首端或尾端）；如果指针反向摆动（向左摆动），则电池正极所接线头与毫安表正端（即红表笔）所接绕组的一端为同名端（同为首端或尾端）；最后将另外一相仿照上述方法再做一次测试，便可判定出三相绕组的首尾端。注意测试后应对三个首端或尾端做出标记，防止实际接线时搞错，损坏电动机。

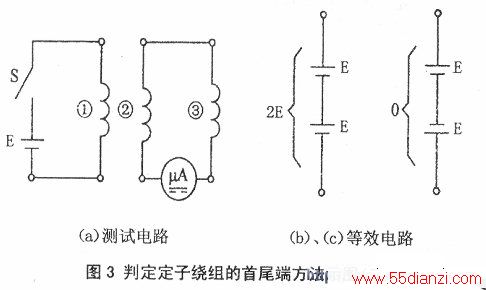

(2)另一种方法是：在任意一相中接入电池和一个开关；另外两相串联后与电流表连接，构成闭合回路，如图3(a)所示。
合上开关的瞬间，观察指针的摆动幅度，如果摆动幅度较大，说明绕组②和绕组③的首端与尾端相连接，因此感应电动势增加一倍，如图3(b)所示。若指针几乎不动，说明绕组②和③是首端与首端相连接（或尾端与尾端相连接），两者产生的感应电动势彼此抵消了，如图3 (c)所示。由此可以判定三个绕组的首尾端。
