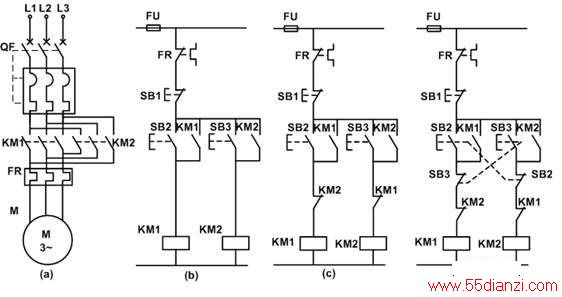

许多负载机械的运动部件，根据工艺要求经常需进行正反方向两种运动，而这种正反方向的运动大多借助于电动机的正反转来实现。由异步电动机的工作原理可知，将电动机的供电电源的相序改变（任意交换两相），就可以控制异步电动机作反向运动。为了更换相序，需要使用两个接触器来完成。下图所示为三相异步电动机正反转的控制电路。下图（a）为主电路，正转接触器KM1接通正向工作电路，电机正转；反转接触器KM2接通反向工作电路，此时电动机定子端的相序恰与前者相反，电机反转。
下图（b）所示的控制线路具有下述缺点，若同时按下正向按钮SB2和反向按钮SB3，可以使KM1，KM2接触器同时接通，这会造成电源短路事故。
为避免产生上述事故，必须采取互锁保护措施，使其中任一接触器工作时，另一接触器即失效不能工作，为此采用下图（c）所示的电气互锁。当按下SB2按钮后，接触器KM1动作，使电动机正转。KM1除有一常开触点将其自锁外，另有一常闭触点串联在接触器KM2线圈的控制回路内，它此时断开。因此，若再按SB3按钮，接触器KM2受KM1的常闭触点互锁不能动作，这样就防止了电源短路的事故。
下图（c）所示线路在某一方向工作时，不能直接按反方向按钮直接切换运行，必须先按停止按钮SB1。若要实现正反向直接切换，可采用复合按钮接成如下图（d）所示的线路即可。但这种电路仅适用于小容量电机控制，而且拖动的机械负载装置转动惯量较小和允许有冲击的场合。
