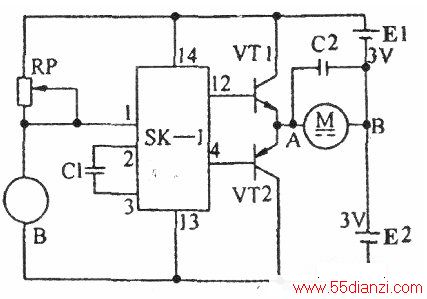

下图中的电动机是直流玩具电动机，RP是用于调节声控灵敏度的电位器，B为驻极体电容话筒，其型号为2C217或2C218（其他型号的也可）。
工作过程是：电路接通电源之后，声控集成电路SK-I的④、(12)脚均呈高电位状态，晶体管VT2因反偏而截止，VT1因基极获得正向偏置电压而导通，M获电，此时电路A端为正，B端为负，电动机正转并持续下去。当有人在距话筒B几米至十几米时喊（或吹哨），驻极体电容话筒将音频信号转变为电信号，触发SK-I电路翻转，这时④、(12)脚为低电位，于是VT1因反向偏置而截止，VT2获正向偏置而导通，A端为负，B端为正，从而使电动机反向运转并持续下去，直到下一个声音信号到来才改变电动机的运转方向。
