在没有接入220 V市电的简易建筑物内，使用基于射极输出器关断的声光控开关，控制LED照明灯工作，方法简便，安装容易，方便人们生活。
1 基于220 V交流电源的声光控开关电路

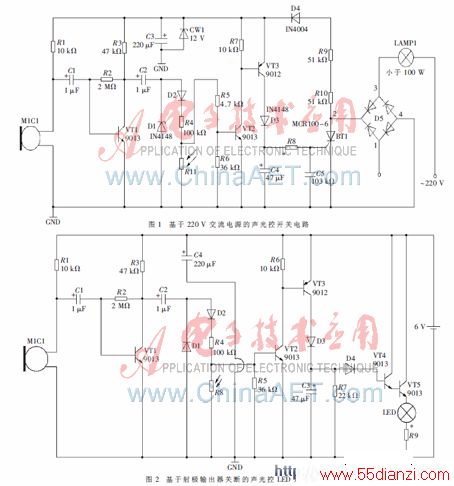

图1所示是一种基于220 V交流电源的声光控开关电路原理图。在电路的最右部分，220 V市电输出后（图中标记1、3）经过桥式整流，串接一只小于100 W的白炽灯。整流后输出的有过零点的脉动电压(图中标记2、4)接可控硅的阳极，通过可控硅的通断来控制白炽灯的亮与暗[1]。
