电灯延迟开关电路

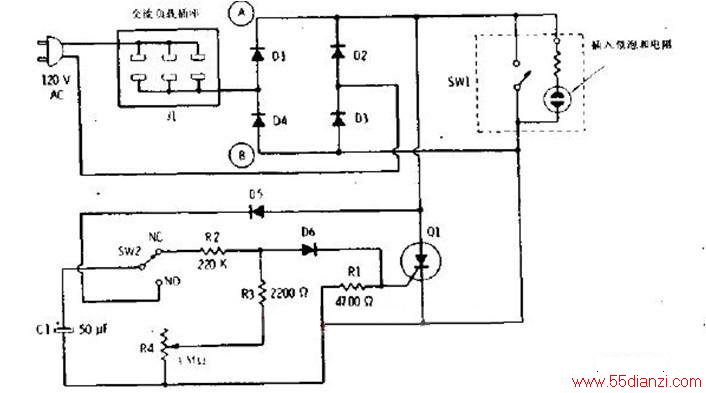

    按下按钮启动时间延时电路，同时接通电灯。经过预置的延迟时间后，它使灯泡自动熄灭。电位器来预置延迟时间，其范围可从几秒钟到3秒钟。当SW2按钮按下去的时候，电容器C1经过D3充满直流电压，该电压取决于二极管桥路。当开关复位时，已充满电荷的电容器跨接在R2、R3和电位器R4串联电路的两端。电容器通过由这些电阻决定的等效电压放电，因而它们决定延迟时间。二极管D0（连接到电阻R2、R3的结点上）将一部分衰减的直流电压（Vc1）加到可控硅（Q1）的控制栅极上，该电压触发Q1进入导通状态，只要在可控硅的栅极上有足够的电压，它就一直保持在导通状态。一旦这个电压衰减到底与可控硅（Q1）的最小维持电压，那么它将在下一个周期交变点断开。
