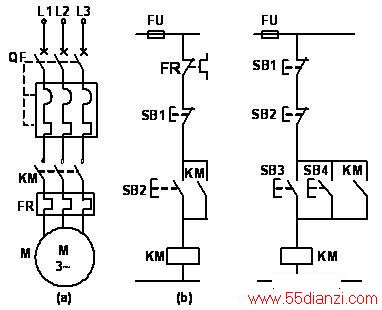

下图所示是三相鼠笼式电动机的单向启、停控制线路，它由下图（a）的主电路和下图（b）的控制电路组成。主电路包括一个断路器QF、一个接触器KM的主触点、一个热继电器FR的热元件和一台电动机M，控制电路包括一个停止按钮SB1和一个启动按钮SB2、接触器的吸引线圈和一个常开辅助触点、热继电器的常闭触点。
合上开QF（作电源总开关），按下SB2，接触器KM的吸引线圈接通得电，衔铁吸合，其主触点闭合，电动机便运转起来，与此同时，KM的辅助触点也闭合，将启动按钮SB2短路，这样当松开SB2时接触器线圈仍然接通，像这样利用电器自身的触点保持自己的线圈得电，从而保持线路继续工作的环节称为自锁（自保）环节。这种触点称为自锁触点。按下SB1，KM的线圈断电，其主触点打开，电动机便停转，同时KM辅助触点也打开，故松开按钮后， SB1虽复位而闭合，但KM的线圈已经不能继续得电，从而保证了电动机不会自行启动，若要使电动机再次工作可再按SB2。
为了避免电动机、控制电器、设备及被控机械、操作者受到不正常工作状态的有害影响，使工作更为可靠，在电路中必须具有各种保护装置。该电路具有多重保护功能，首先，QF兼有短路保护和过载保护双重功能；其次，由于热继电器FR的热元件串接在电机回路中，所以对电机的过载和缺相运行提供了可靠的保护；另外，在电动机正常运行时如突然停电或电压过低，则接触器没有足够的吸合力而复位，电动机停止运转，当电源恢复正常后电路不会自行启动，避免意外事故的发生，这样的保护功能称为失压或欠压保护。
为了避免电动机、控制电器等电气设备和整个生产机械、操作者受到不正常工作状态的有害影响，使工作更为可靠，在电气控制电路中必须具有完善的各种保护功能和装置。
对于大型生产机械，为了操作的方便，常常要求在两个或两个以上的地点都能进行操作。实现这种要求的线路如下图（c）所示。即在各操作地点各安装一套按钮，其接线的组成原则是各启动按钮的常开触点并联，而各停止按钮的常闭触点串连。
