将电动机的三根电源线的任意两根对调称为反接。若在停车前，把电动机电源反接，则其定子旋转磁场反向旋转，在转子上产生的电磁转矩也随之反向，成为制动转矩，在制动转矩作用下，电动机转速便很快降到零，称为反接制动。当然，在电动机转速降到零时，应立即切断电源，否则电动机将反转，在控制电路中常用时间继电器来实现这个要求。

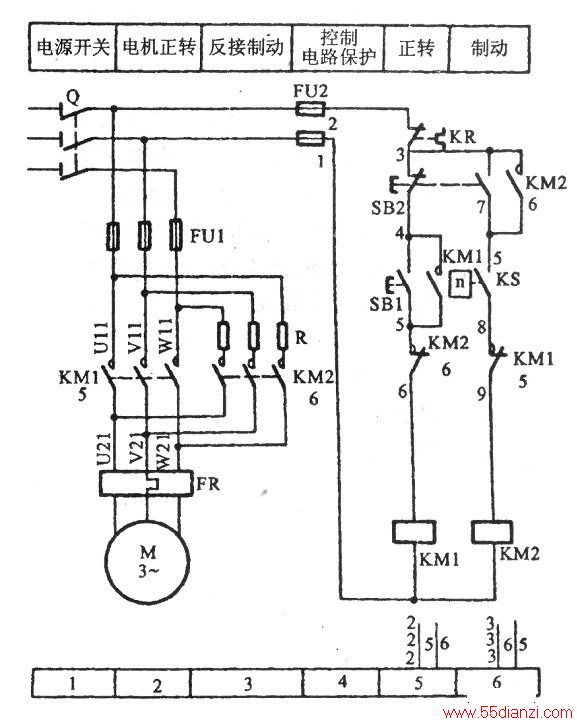

下图所示为单方向起动的反接制动控制电路。由于反接制动时，制动电流比直接起动时的起动电流还要大，因此在主电路中需要串入限流电阻R。
按下起动按钮SB1，接触器KM1得电动作并自锁，电动机直接起动，其动断触点KMl(8～9)断开起互锁作用。当电动机转速升高后，速度继电器的动合触点KS闭合，为反接制动接触器KM2接通做准备。停车时，按下复合停止按钮SB2，其动断触点断开，动合触点闭合，此时接触器KM1断电释放，其动断互锁触点KM1(8～9)恢复闭合，使KM2通电吸合，将电动机的电源反接，进行反接制动。电动机转速迅速降低，当转速接近于零时，速度继电器的动合触点KS断开，KM2断电释放，电动机脱离电源，制动结束。
反接制动的制动力矩较大，冲击强烈，易损坏传动零件，而且频繁地反接制动可能使电动机过热，使用时间必须引起注意。
