复印机整流电路的结构原理

　　在复印机中整流电路有半波整、全波整流和倍压整流。

　　①半波整流的电路结构原理。

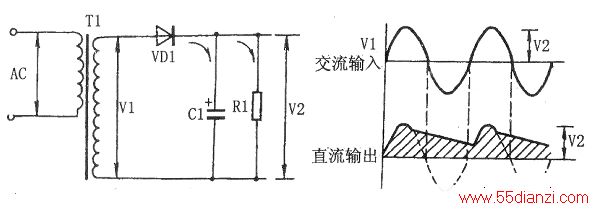

　　半波整流电路如下图所示。图中电源变压器Tl的初级线圈接在交流电源上，次级线圈便产生感应交流电压。当交流电压为正半周时，次级线圈的上端为正、下端为负。二极管VD1导通，电流通过负载Rl。当交流电变化到负半周时，次级线圈上端为负，下端为正。二极管VD1截止。可见，只有一个方向的电流可以通过二极管，因此负载得到的是单方向的脉动直流电压。为了要得到较平滑的直流电压，通常在负载上并联一个电容器Cl。

　　二极管半波整流电路简单、成本低，但效率比较低。在静电复印机控制电路中，半波整流电路一般只用在交一直流互换电路中。

　　②桥式全波整流的电路结构原理。

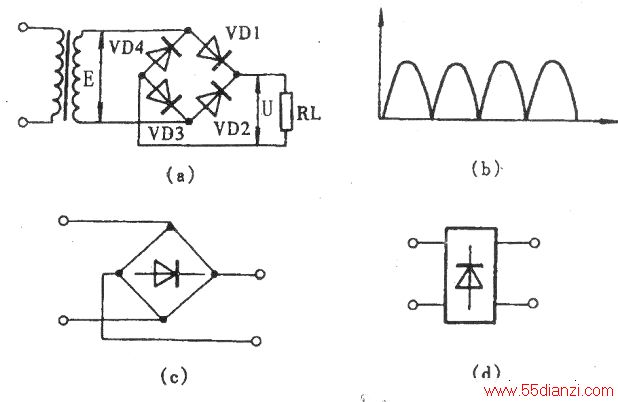

　　桥式全波整流电路如下图所示。它用四个二极管接成电桥形式。当变压器次级线圈的交流电是正半周时，线圈的上端为正、下端为负，二极管VD1和VD3是导通的。正向电流由次级线圈的上端通过VD1流经负载RL，再通过VD3回到次级线圈的下端。当交流电是负半周时，线圈的下端为正、上端为负，二极管VD2和VD4导通。正向电流由次级线圈的下端通过VD2流经负载RL，再通过VD4回到次级线圈上端。这样，在交流电变化的一个周期内，负载中都有电流流过，且始终是一个方向。桥式整流电路与半波整流电路相比，脉动情况也有比较大的改善，如下图(b)所示。

　　在静电复印机中，桥式整流主要用在电源电路中，把交流电压整流成直流电压，作为控制电路的工作电压。在电路中，桥式整流电路常被画成下图(c)那样的符号。下图(d)则是桥式整流电路集成化的电路符号。

　　③倍压整流。

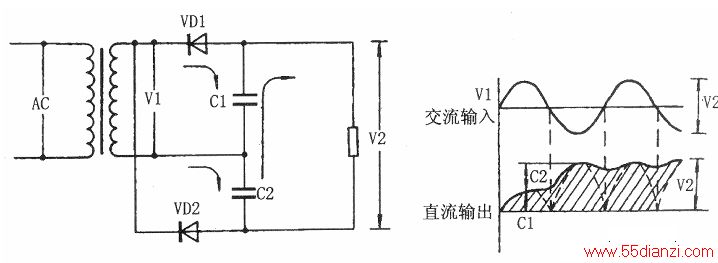

　　倍压整流电路如下图所示。它使用两个二极管，一头并接在次级线圈的一端。这种电路能产生较高的直流输出电压，为全波整流电路的直流输出电压的两倍。这种电路输出电压的高低是由图中的电容Cl和C2的容量大小来决定的。

　　倍压整流电路输出的直流电压高、体积小、重量轻，在静电复印机的高压控制电路中多采用这种电路。
