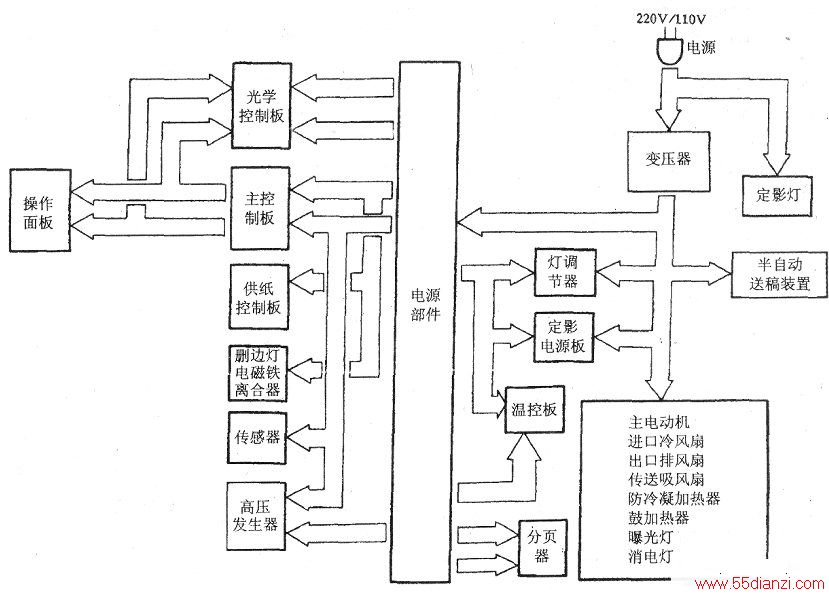

各种型号的复印机,尽管整机的机电结构不相一致,但其供电方式基本相同,框图如图所示。
从图中可知,交流市电由电源插头引入,直接送到定影灯和降压变压器。变压器输出交流100V电压给电源电路(PWM脉冲宽度调制电源或开关稳压电源)、灯调节器、定影电源板、散热风机、加热器和曝光灯、半自动送稿装置及分页器。电源电路得到交流供电后,通过稳压调整变换为整机各单元电路所需的各种低压直流工作电源。
