复印机的电源系统是由电源变压器、整流电路、滤波电路和稳压电路四部分组成的。电源电路首先通过电源变压器，把220V交流电压变换成其他交流电压，然后利用二极管的整流特性将变压的交流电加以整流，再通过电容器或电感组成的滤波电路得到直流电压。整流后的直流电压还会受交流电网电压波动和负载功率变化的影响。电源电路在完成变压、整流、滤波后，只有经过稳压电路进行稳压，才能获得稳定的直流电压，以便供给复印机控制电路的各个部位。
(1)电源变压器的结构原理
复印机中使用的变压器的作用主要是降低线路供电电压至机内设计要求的工作电压值，例如：100V、5V、12V、24V等。

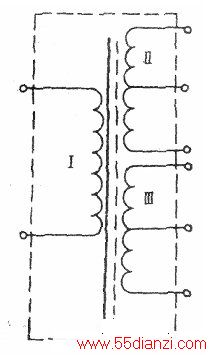

常用的复印机电源系统变压器的基本结构如下图所示。将绝缘线圈绕在一个特殊的铁芯上就构成了初级线圈Ⅰ，绕在初级线圈上面或靠近它的是次级线圈Ⅱ和Ⅲ。电源电压（交流供电网的市电）作用在初级线圈上，于是在次级线圈上会产生一个感应电压。次级线圈上的感应电压与初级线圈上的电压与两个线圈的匝数比有关，即：初级电压/次级电压=初级线圈匝数/次级线圈匝数。
