东芝TH-3070型打印机电源电路工作原理

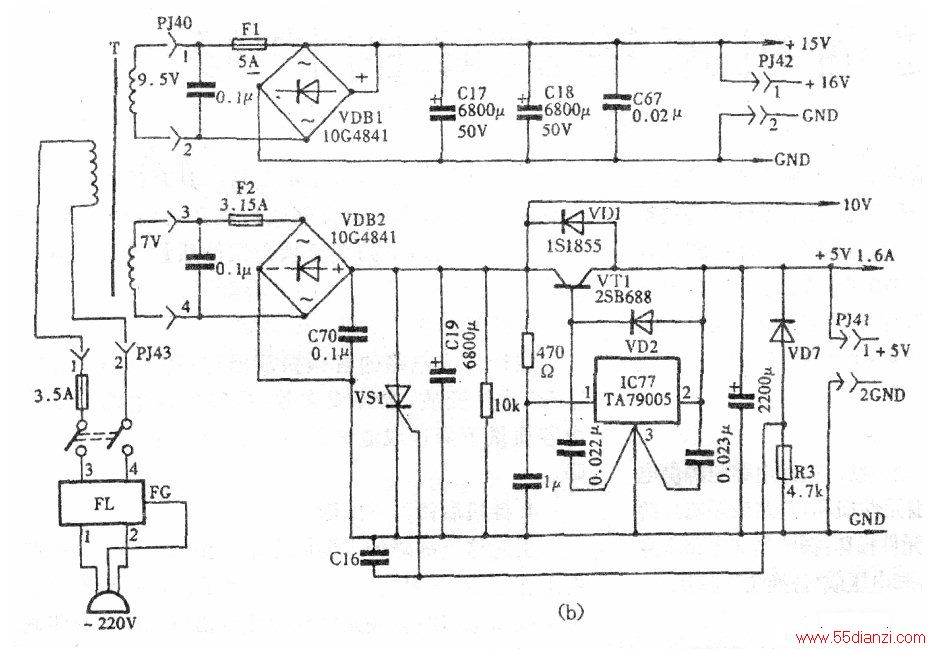

　　东芝TH-3070型针式打印机电源系统的电路结构如下图所示。该打印机电源系统采用简单的电源变压器降压式串联调整型稳压电源。首先由电源变压器将交流市电进行降压，输出AC9.5V、AC7V两组电压，AC9.5V经VDBl(10G4841)桥堆全波整流以及C17和C18平滑滤波后，输出+15V直流电压，供字车电机及打印头线圈驱动电路作电源。
　　
　　AC7V经VDB2(10G4841)桥堆进行全波整流及C19(6800μF/50V)平滑滤波后，产生10V直流电压分两路送出：一路直接送给打印头线圈作保持电源：另一路送至调整管VTl(2SB688)，再由IC77(TA79005)和VT1等构成的串联调整型稳压电路调控后，输出+5V/1.6A平稳的直流电压，供给主板上的逻辑电路和操作面板上指示灯作电源。图中可控硅VS1、C16、VD7等组成+5V过压和过流自动保护电路。
