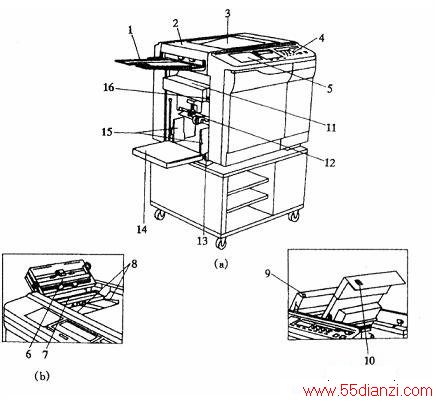

1、外观示意图
1一原稿盘
2一自动送稿器
3一送稿台
4一主控制面板
5一副控制面板
6一白色补偿片
7一扫描玻璃
8一原稿导板
9一自动送稿器单元释放杆
10一送入台释放杆
11一废蜡纸盒
12一入纸压力调整杆
13一左／右印刷位置调整盘
14一送纸盘
15一送纸盘导轨
16一送纸台F降按钮
2、组成部件结构示意图
1一蜡纸卷盖 2一蜡纸卷(版纸) 3一蜡纸装载按钮 4一蜡纸装载单元 5～蜡纸装载单元释放杆 6一印刷滚筒
7一前门 8一油墨筒锁定杆 9一油墨筒 10一印刷滚筒把手 11一印刷滚筒复位按钮／指示灯 12一主电源开关
13一出纸盘导板调整把手 14一出纸盘导板 15一曲面型出纸盘 16一挡纸板 17一纸传动器 18一纸传动器调整把手
19一纸导板臂 20一平板型出纸盘
