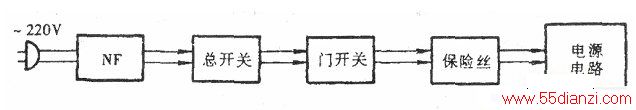

复印机交流电源的输入电路框图，如下图所示。220V交流电压经电源插头引入静电复印机内，通过噪声滤波器(NF)、总电源开关、门开关、保险管进入机内的开关稳压电源电路。
(1)噪声滤波器
噪声滤波器(又简称NF)是电网电压进入静电复印机电源电路的第一个环节，它能有效地屏蔽掉交流输电线路上因电焊机、大电机等干扰而出现的瞬息变化的电流尖脉冲，可防止这些干扰串入机器内部，干扰控制系统的正常工作。

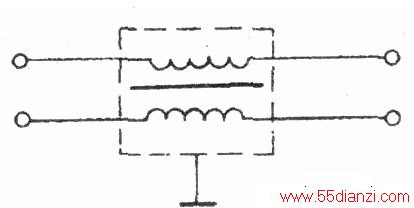

噪声滤波器的结构如下图所示。它由两个分别串接在电源电路中的电感线圈组成。
(2)电源总开关
总开关也叫主开关。关断电源总开关，整个复印机的电源输入就被切断，除了有些复印机的去湿装置和噪声滤波器尚带电外，静电复印机的其他任何部位此时都不能带电。
一般情况下，总开关均采用双刀双掷摇杆开关。有的总开关具有自动跳开的功能，其电路如下图所示（图中只画出了总开关的一路，另一路和它相同）。虚线部分表示一路开关的整体。Ll是电磁线圈，通电时可以把电源开关K吸合；Ll断电时，开关K在弹簧的作用下，又可以自己跳开。L2是一个普通的电感线圈，在这里起电流缓冲的作用。
当操作人员用手拨动总开关接通复印机电源时，Ll立即通电，将K牢牢吸合。当因某种意外事故发生，总开关以内的电路B端出现短路时，内部电压等于零，电流将急增。这时电磁线圈Ll两端的电压也因短路而等于零，开关便自动跳起，切断电源。
如果操作人员在规定时间内没有按下“复印”键，控制系统将控制L1断电，使开关K跳起而自动停机。
(3)门开关
门开关多采用微动开关，一般安装在静电复印机的前门或侧门的盖板靠外的地方。当机器的前门、侧门和盖板盖好时，门开关被门或盖板上的开启架压住面接通，使机器正常工作。如果门或盖板没有盖好，门开关会弹起将电源切断，机器就无法工作。贝壳开闭式结构的静电复印机在开闭处也都设置了门开关，如果机器不完全合拢，也同样无法工作。
(4)交流开关器
在静电复印机中经常采用三端双向可控硅开关元件来控制交流电源。这是一个半导体开关，它由第三端栅极(G)进行控制。三端双向可控硅开关元件可开通及闭合大负载交流电流。在阴极和阳极交流负载的供电回路中，整个双向可控硅好像负载的一个电源开关。在电路中，无论双向可控硅的阴极和阳极是正向连接还是反向连接，均有可能受控制而导通。另外，控制极栅极的触发脉冲中，可以是正脉冲，也可以是负脉冲。
因此，利用双向可控硅开关元件作为负载的一个交流开关，具有比较大的灵活性，而且电路简单、可靠性高。

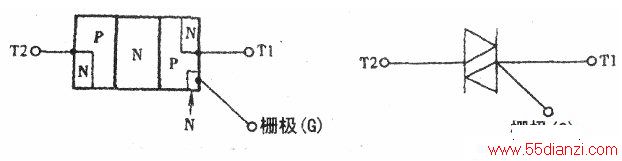

普通的三端双向可控硅开关元件的构造和电路符号如下图所示。它具有NPNPN五层半导体结构，三个电极分别为阴极Tl（第一电极）、阳极T2（第二电极）和栅极G(控制极)。
下图是一个双向可控硅交流开关电路。图中Cl和Rl是火花速熄器。由于双向可控硅开关元件一般都是用来控制电感性负载（如电机、离合器等），为了防止元件被反电动势击穿烧毁，通常每一个双向可控硅开关元件都并联一个火花速熄器。
二极管VD1和高电感铁芯线圈L是为减少伪触发而设置的。线圈L对低频几乎不呈现阻抗，但却可以非常有效地抑制高频瞬变干扰信号。
该电路只要在双向可控硅的栅极输入一个低电平的控制信号，双向可控硅就可以被触发而导通。导通状态一直维持到Tl和T2两端的电压为0V时，双向可控硅才被关断。
双向可控硅交流开关又叫无触点开关。当它关断和导通时，没有电弧产生，不会像其他普通开关那样因电弧而烧坏开关触点。因此，在频繁启动的交流电路中，双向可控硅交流开关的使用寿命要比普通交流接触器寿命长得多。
