复印机滤波电路的主要作用是把具有脉动波纹的直流电变成平滑的直流电。滤波电路通常有电容滤波和电感滤波两种，静电复印机的电源电路中常采用电容式滤波电路。

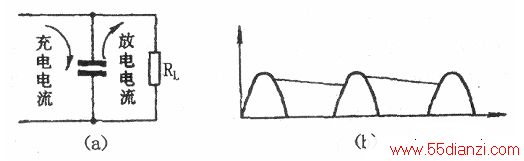

最简单的电容式滤波，是在整流电路的输出端，也就是在负载电阻RL两端并联上一个滤波电容，利用电容器两端电压不能突变的作用构成滤波电路。滤波电路的工作过程如下图所示。当整流电路输出的脉动电压向上脉动时，整流电路会在给负载提供电流的同时向滤波电容充电；当脉动电压下降时，电容器上充得的电压通过负载反方向放电。在负载电阻RL远大于滤波电路电阻的情况下，放电进行得很慢，使电压脉动减小。放电时间越长，整流和滤波电路输出的直流波纹越小。这时，输出直流电压的平均值也跟着升高。对于桥式全波整流电路来说，滤波后，输出的直流电压大约是输入交流电压的1.2倍。
通常，电源电路中的滤波电容都使用电解电容器，容量一般在几十微法到几千微法之间。电解电容器有正极和负极之分，使用时必须注意极性的接法。
