血压监视仪作为电子医疗产品的代表，近年来在众多家庭中迅速普及。随着上臂式血压监视仪的广泛普及，可以轻松测量的手腕式血压监视仪的需求也日益增加，而装置的小型化、电池的高寿命化就变得尤为必要。此外，为了测量数据的共享，以及在哪儿都可以调出数据，就必须加强电脑或手机与USB / Bluetooth使用的通信功能，向泛网社会发展。
根据电池的高寿命化，或装置的小型化可以降低所需电池的数量，因此需要低功耗。血压的测量是压力传感器通过变频电路来改变频率的，因此使用定时器来计量的方法得以普及。另外，内置对测量用气囊带加压的PWM定时器，以及支持通信功能的UART也是必须。
瑞萨拥有丰富的MCU产品线，其中，78K0/Lx3，R8C/Lx内置LCD驱动控制电路，可实现低功耗，并内置了血压监视仪所需的外围功能，此外还内置看门狗定时器(WDT)、实时时钟(RTC)，降低外置元件，实现成本的降低。

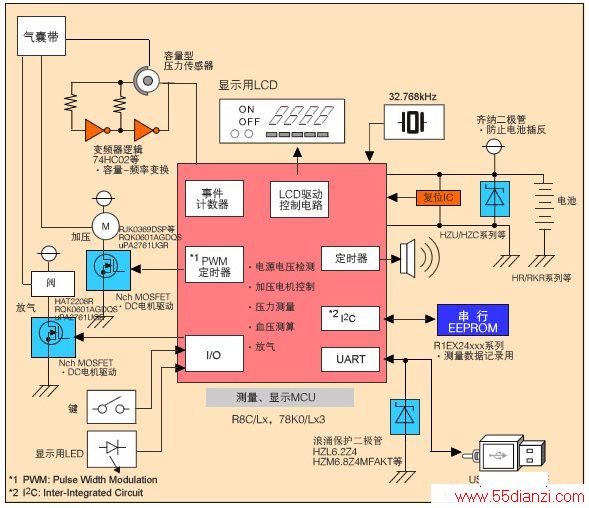

功能框图

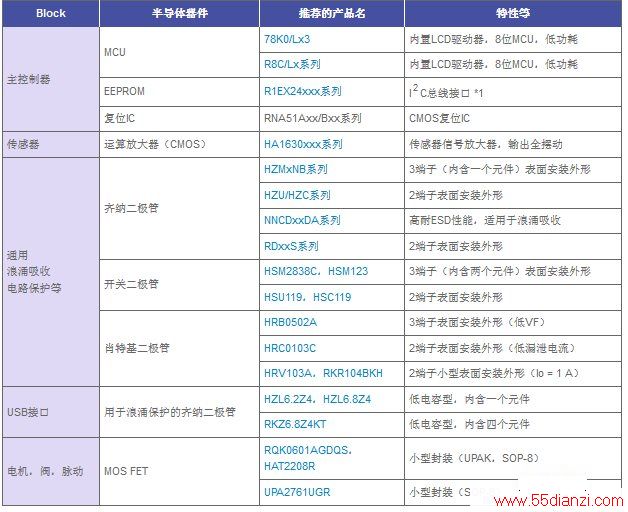

相关瑞萨产品
主控制器
78K0R / LX3微控制器是16位单片机微控制器。它包括78K0R CPU核心和外围功能器件如ROM/RAM，LCD控制器/驱动器，A/D，D/A转换器，运算放大器，多功能的串行接口，多功能定时器，实时计数器，和看门狗定时器。
详细资料：78K0LC3 内置LCD的低功耗8位MCU
R8CLx 内置LCD低功耗的8位MCU，R8C/Lx系列内置LCD驱动控制电路。它继承了R8C/3x系列产品的很多外围功能(如多功能定时器和各种通信功能)以及38000/740和 H8/300L超低功耗系列产品中简便易用的LCD驱动控制电路。R8C/Lx系列具有下列主要特性，并且支持各种LCD面板设备。
详细资料：R8CLx 内置LCD低功耗的8位MCU
传感器
详细资料：HA1630xxx系列
通用浪涌吸收电路保护
详细资料：HSM123开关二极管
HRC0103C肖特基二极管
USB接口
详细资料：RKZ6.8Z4KT 用于浪涌保护的齐纳二极管
电机、阀、脉动
详细资料：UPA2761UGR P沟道MOSFET
