目前国内外足部按摩器与足浴卫生保健器具品种很多，而将足部保健功能与足浴卫生保健功能结合在一起的器具还不多见。有的品种使用时需要不断地用热水替换冷水；有的品种用电热管或电阻丝元件进行加热或保温时有漏电现象发生，使用户感到不放心。
应用电热膜的新品种-ZHP电热元件安装在足浴磁疗按摩器上，很好地解决了以上问题。

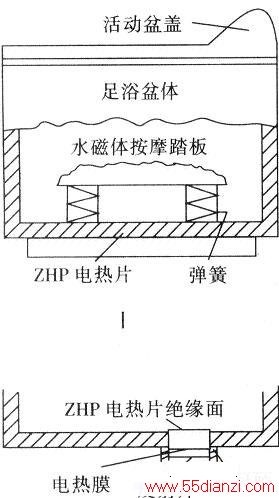

如上图是一台具有足浴卫生保健及磁疗按摩装置功能的足浴磁疗按摩器结构图。在底部位置安装了一片φ120mm/600W的ZHP电热片，通过温度控制来加热或保持水温。用配有永磁体的按摩踏板来对足底部进行磁疗按摩。磁疗按摩既可在足浴的同时进行，也可单独进行。
ZHP电热片是一种用电热膜技术制成的电热元件，在进行磁疗按摩时不会因频繁的振动造成类似电热管内电阻丝断裂的现象。
ZHP电热片的基体本身是一种绝缘的材料，因此对水进行直接加热没有漏电隐患。同时ZHP电热片本身就是一种红外辐射性能极佳的电热元件，因此还有对人体脚底部进行红外理疗的作用。
下面再结合下图进一步说明ZHP电热片在足浴按摩治疗器底部的安装结构。
电热片绝缘辐射面朝上与水直接接触，电热片四周耐温密封胶与塑料盆体连接，密封胶固化后自然形成一层牢固的密封圈。电热片导电层面朝下并引出电极连线。为了提高热效率。在导电层面下方10~15mm处固定一片金属反射片。
这种新型的足浴磁疗按摩器，将磁疗按摩功能与足浴卫生保健功能结合在一起，使用时只要直接将冷水加入盆内，液位控制器接通电源，随着人体脚部的适应程度逐步升温和保温。既改变了一般足浴盆热水越洗越凉的缺点，又能在足浴的同时达到磁疗按摩与红外理疗的作用，足一种功能齐全、安全可靠的足浴磁疗按摩器。
