超声波遥控灯开关电路

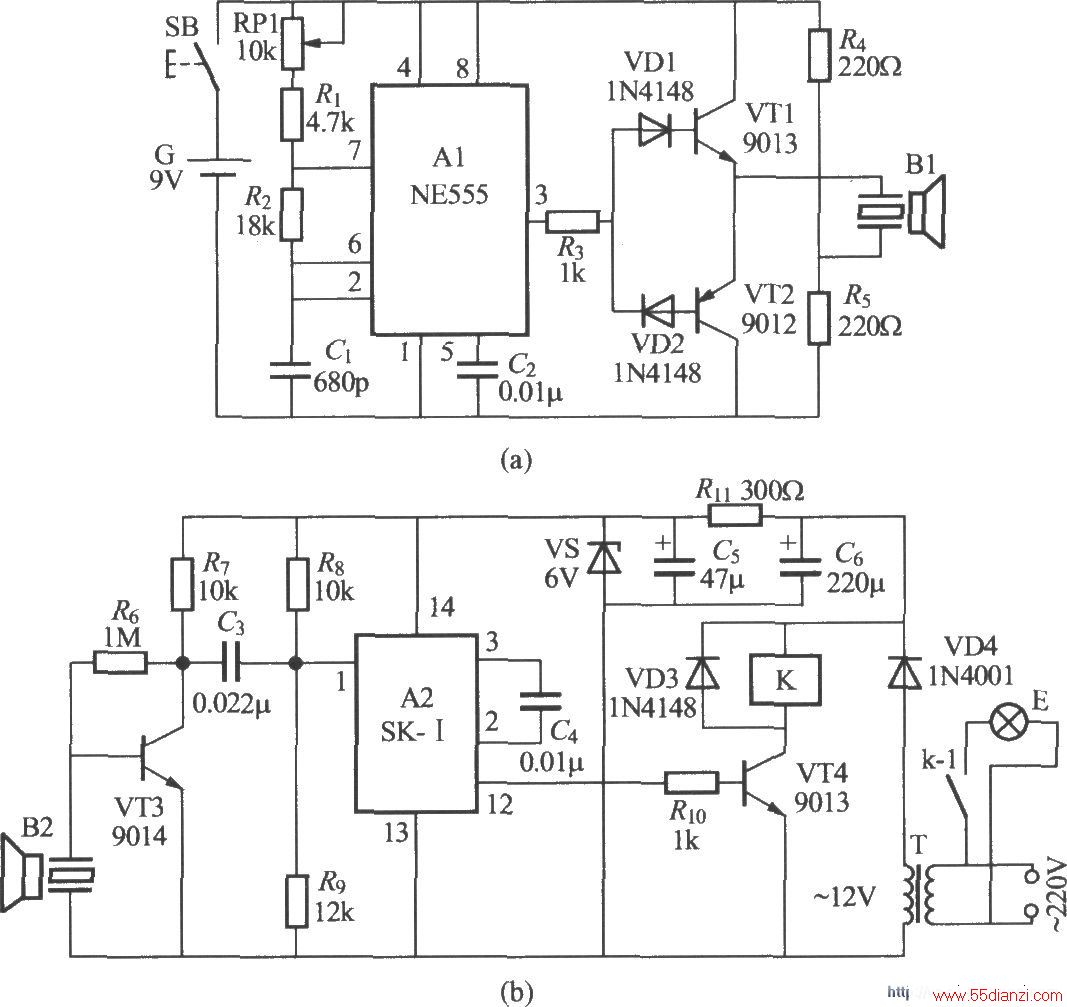

超声波具有不可见，且不会对家用电器造成干扰等优点，所以在有些场合下很受人们的青睐。如图所示为一个实用的超声波遥控灯开关，它由超声波遥控发射器与接收器两部分组成。超声波遥控发射器电路见图(a)，NE555时基电路A1组成频率约40kHz的自激多谐振荡器，电信号由③脚输出经VT1、VT2放大驱动超声换能器B1向空中辐射超声遥控指令。RP1是微调电阻，调节它可微调振荡频率，使其正确工作在40kHz。超声波遥控接收器电路见图(b)。它由超声接收换能器B2、前置放大器 VT3、声控专用集成电路A2、电子开关和电源电路等部分组成。
