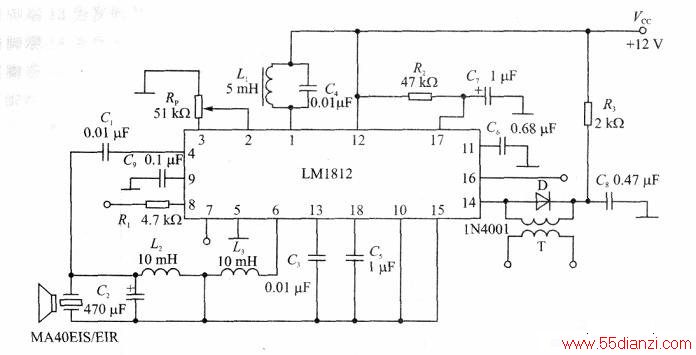

一个LM1812组成的超声波遥控电路如下图所示。电路中L，、C4决定电路发射或接收的工作频率，最高工作频率为320kHz。当引脚端8（发射／接收转换开关）为高电平时，电路产生振荡信号，并经驱动放大后，在引脚端6输出超声波信号。
引脚端6的输出电流峰值不能超过1A，以避免输出级过载。如果需要更大的发射功率，则可采用外加脉冲放大器的方法来实现。
当引脚端8（发射／接收转换开关）为高电平时，LM1812工作在发射模式，此时由引脚端输出的超波信号开始向外发射。
当引脚端8（发射／接收转换开关）为低电平时，LM1812工作在接收模式。超声波接收器接收到的超声波信号经电容耦合，由引脚端4输入，经内部两级放大后，进行检波，经R2、C7滤波，再经过积分延时1～10个发送频率周期，这时，引脚端16和14变成低电平，最后经输出变压器T输出，控制负载工作。
为了保证发射／接收可靠转换，在引脚端9增加了外接电容C。，使电路处在延时工作模式。
当LM1812处于发射模式时，第二级放大器自动断开；当切换回接收模式时，第二级放大器并不马上接通，而是由C2延迟一段时间后再接通。其目的是为超声波发生器停止振荡提供时间。电容Cz与延时有关：C2的值为0.1μF时，延时时间约为1nis;C2的值为1μF时，延时时间约为10ms。
在多重回波接收情况下，为了防止引脚端14的吸收电流超过1A造成芯片损坏，在引脚端11外接一个电容C6，使电路处于保护工作模式，用来保护输出端（引脚端14）。外接电容C6在引脚端14为低电平时，（吸收电流）对内部电流进行积分。当电容C6上电压达0.7V时，第二级放大器关闭。接收器关闭的同时，引脚端14也关闭。在另一次延时后，C6将放电，接收器再一次打开工作。引脚端11接地，电路处于无保护工作模式。
