用SL517组成的超声波遥控开关电路

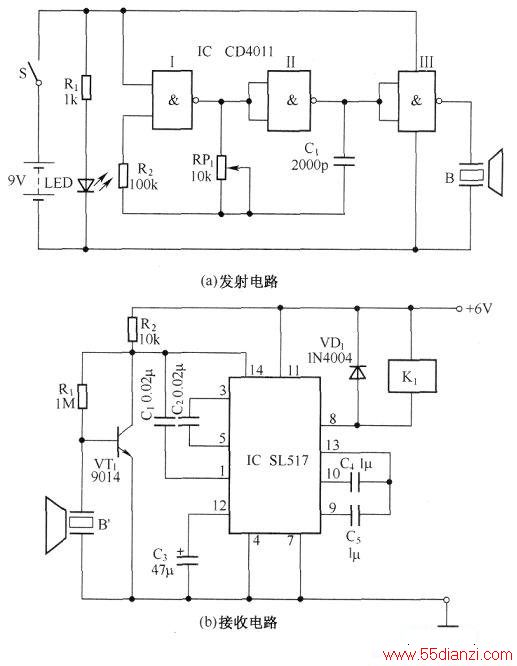

　　下图所示的是超声波遥控开关，它由超声波发射电路和接收电路组成。
　　
　　下图(a)所示为超声波发射电路。四二与非门CD4011中的与非门Ⅰ、Ⅱ和R1、RP1、C1组成可控振荡器。当按下遥控按键S时，振荡器起振，通过调整RP1可改变振荡器的频率。振荡信号由与非门Ⅲ驱动超声波发射换能器B向外发出频率为40kHz的超声波。
　　
　　下图(b)所示为超声波遥控开关接收电路。当超声波接收换能器B’接收到发射器发出的超声波遥控信号时，将超声波信号转换为遥控电信号。该信号经VT1组成的放大器放大，由C1耦合至SL517的①脚，经其内部放大处理后触发内部双稳态电路翻转，使SL517的输出端⑧脚呈现低电平或高电平，继电器K1也随之吸合与释放，从而实现超声波遥控开或关的目的。
