用LC172制作的音频压控彩灯控制电路

用LC172制作的音频压控彩灯控制电路

点击数:7160 次   录入时间:03-04 11:35:59   整理:http://www.55dianzi.com   光电控制电路

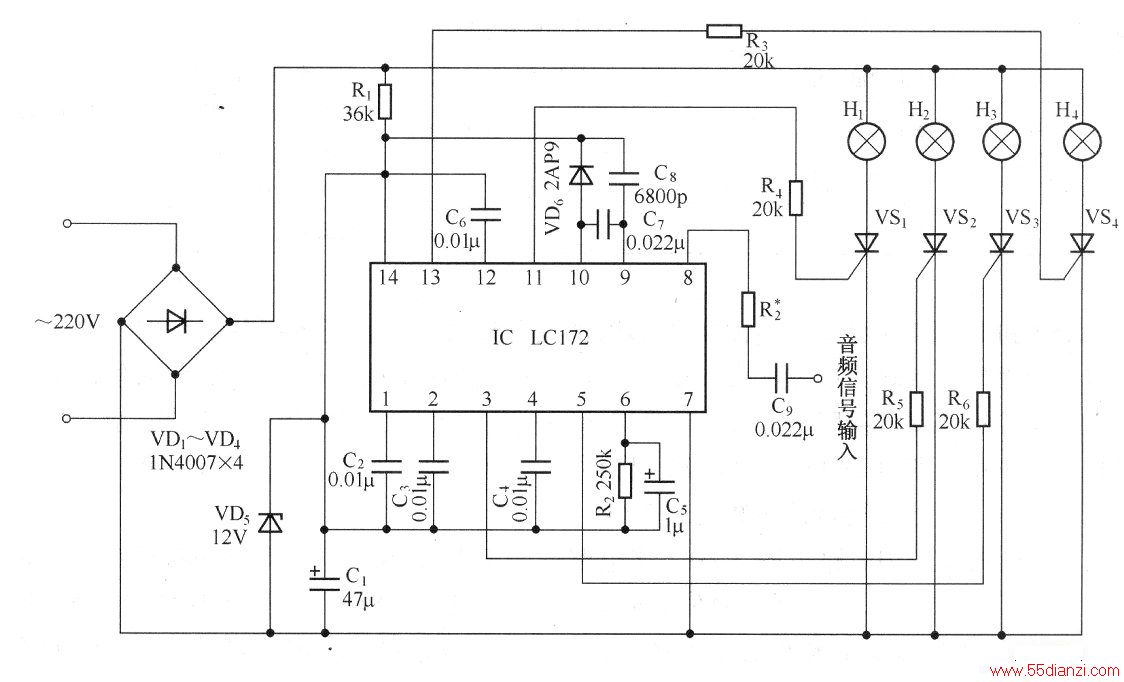

  用LC172制作的音频压控彩灯控制电路如下图所示。220V市电经VD1~VD4整流、VDs稳压及C1滤波后,输出12V直流电压供LC172使用。VD为压控音频信号外接整流管。来自音响设备的音频信号经C9、R2送至LC172的⑧脚,通过调节R2的阻值,可以调节IC内音频电压放大器的增益。经音频电压放大器AF放大后的音频信号由IC的⑨脚输出,并经C7耦合到IC的⑩脚。VD6对音频信号进行整流,使它变为直流压控信号以控制压控振荡器的振荡频率,从而控制4个输出端输出高电平的循环速率,使彩灯H1~H4的循环闪亮受音频信号强弱的控制。

用LC172制作的音频压控彩灯控制电路
