用光敏传感器组成的光控电路2
点击数:7276 次 录入时间:03-04 12:04:03 整理:http://www.55dianzi.com 光电控制电路

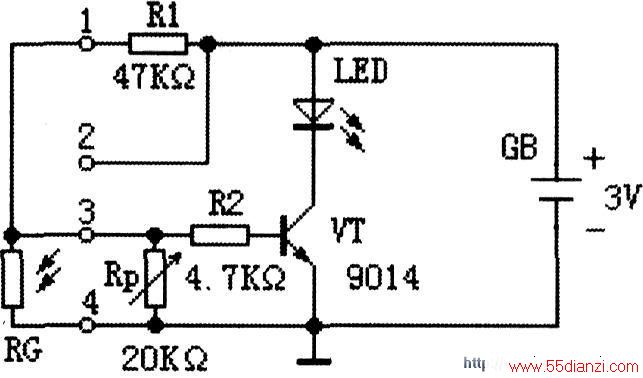

如图所示。用导线将(1)、(3)两端相连,光敏电阻RG接在在(3)、(4)两端,可实现有光照射时LED不亮,此时RG阻值较小,VT基极电位较低,使VT截止。模拟灯LED不亮:无光照时LED灯亮,此时光敏电阻RG阻值上升,VT基极电位上升,晶体管VT饱和导通,LED发光。若同时配合音响发生器。可以进行声光报警,配合微调电阻Rp,可调整灵敏度。
