采用单向可控硅构成的路灯控制电路

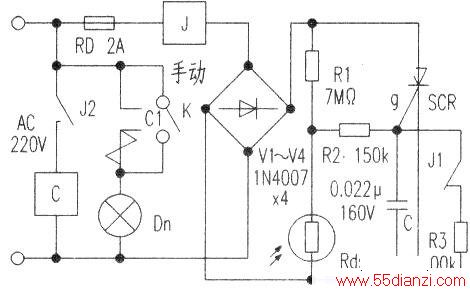

　　下图是用单向可控硅构成的路灯控制电路。此处可控硅SCR起无触点开关的作用。继电器J因电源用的是交流220V，故把它串接在整流桥的交流输入端。若用220V直流继电器或中间继电器，可把它串在可控硅SCR阳极回路中。
　　
　　工作过程是：220V交流电经J降压、桥式整流把直流电压加到由Rl、Rds串联组成的分压电路上。
　　
　　SCR的门极g触发电压取自Rds上的分压，R2为限流电阻。C为抗干扰电容，用于在夜晚来临或雷电时，光照达到Rds临界状态时消除儿接点发生的抖动和灯光闪烁。常闭接点Jl和R3组成C的放电回路。白天时，Rds减小，其上压降减小，可控硅SCR因触发信号减小而截止，J失电，常开接点J2断开接触器线圈电源，接触器不动作，灯灭。晚上时，Rds增高使URds也增高，SCR导通，J动作，灯亮。
　　
　　当晚上有闪电时，虽然Rds阻值减小，但由于电容C早已充电，故可维持SCR继续导通，J始终带电，路灯不会闪烁。白天J不动作，J1闭合，接通电容C的放电回路，把残余电荷释放掉。
