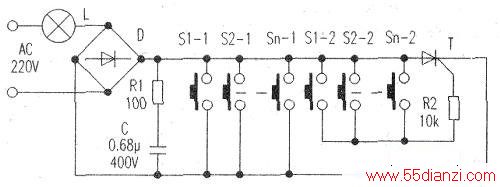

采用单向可控硅来进行控制一盏灯,整流桥D将交流电变成直流电。按下SWI-2.SW2-2、……SWn-2中的任一个,可控硅T导通,灯L亮。松开按钮后,可控硅触发极失去电压,但可控硅由于其自保持特性而继续导通。电阻R2为触发极的限流电阻,Rl、C有两个作用:一是作为可控硅的保护电路,吸收电路的干扰脉冲,二是在交流电过零点时为可控硅导通提供维持电流。按下SW1-1、SW2-1、……SWn-1中的任一按钮时,相当于把可控硅T两端短路,可控硅T因失去电压而截止。松开按钮后,灯L因可控硅截止而熄灭。可控硅可选用600V、3A的单向可控硅,D选用600V、3A的整流桥,按钮S1-1、S1-2装在同一位置,S2-1和S2-2安装在另一位置,依此类推。
