有一无人值守的机房位于高山顶。因通信需要，时常要开/关山上的某些设备，虽然操作简单，但却要花10多分钟爬上山才行，既辛苦，又耽误时间。为此，用89C2051单片机设计了一个遥控开关，有了它在山下的机房便可开/关山顶上的设备。
一、原理简介

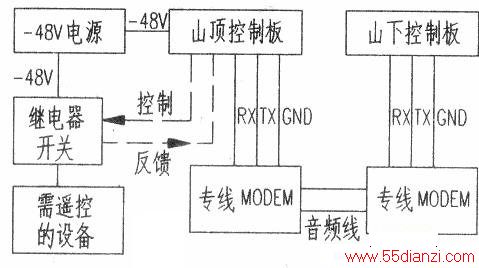

该遥控开关的电路框图如下图。
在山顶机房和山下机房内各安装一块控制板，两者间通过专线MODEM相连。
山下控制板的主要功能是将操作人员发出的开关信息转换成指令，发送给山顶控制板，并将山顶控制板发回的电源通/断状态，用指示灯显示出来，告知操作人员。
山顶控制板主要功能是通过控制继电器触点的通/断去控制设备的电源，山顶控制板在接收到山下控制板发来的开/关机命令后，驱动继电器的通/断，并将继电器反馈的状态转换成指令，发送给山下控制板。
两地的专线MODEM由单位内部的光纤通信设备提供的音频线路连接。
二、山顶控制板工作原理

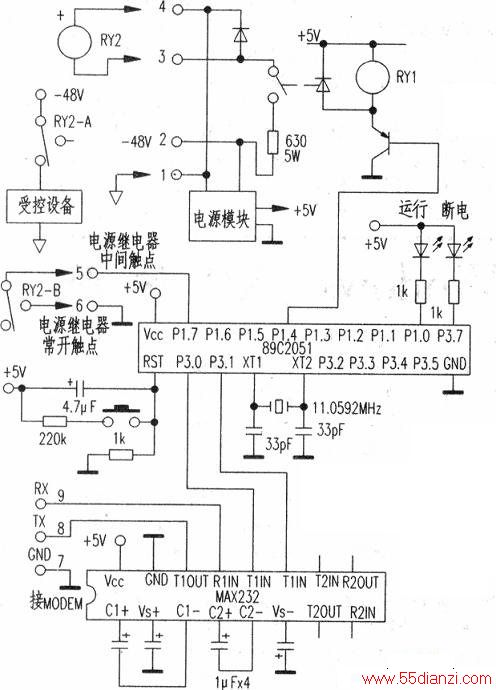

山顶控制板电原理图如下图所示，主要由单片机89C2051、RS232接口芯片MAX232、电源模块等组成。由于需遥控的通信设备使用-48V电源，山顶控制板也采用-48V电源。该板用一个开关电源模块，将-48V转换成+5V。MAX232把单片机串口的TTL电平转换成MODEM的RS-232电平，通过MODEM收发数据。89C2051单片机根据山下控制板发来的指令，通过P1.4口控制线圈电压为5v的小继电器RY1，进而控制电源继电器RY2。RY2为两组触点、24V线圈电压的大继电器，触点可承受较大电流。其中一组触点用于控制设备电源的通断，接中间触点及常闭触点。继电器释放时设备加电，继电器吸合时设备关电。另外一组触点作为继电器动作后的反馈，接中间触点及常开触点，分别接地及8902051的P1.7口。当RY2吸合时P1.7经继电器触点接地，为低电平，RY2释放时P1.7口为高电平（89C2051内部有上拉电阻）。89C2051每秒检测一次P1.7口，以判定继电器是否吸合（即是否断开了设备的电源），然后将检测的结果转换成指令，通过MODEM传送给山下的控制板，同时其自身的断电指示灯显示设备的断电状态。
三、山下控制板工作原理
山下控制板的电路如下图所示，主要元件有单片机89C2051，RS232接口芯片MAX232，7805等。
MAX232把单片机串口的TTL电平转换成MODEM的RS-232电平，通过MODEM收发数据。
需要对山上设备进行控制时，先把连接在89C2051的P1.7口的断电开关拨到“开”或“关”的位置，然后连续按K1键，直到L1、L2、13三个操作指示灯全亮，接着按一下K2键．L1、L2、L3指示灯全灭，此时89C2051检查P1.7口的电平，如果是低电平，向山顶控制板发断电指令，如果是高电平，则向山顶控制板发加电指令。K1、K2的其他按键组合均不会使单片机发送加/断电指令。采取断电开关与按键相结合的控制方式，目的是为了防止意外的开/关操作，提高安全性。
在MODEM通信正常的情况下，山下控制板每秒收到一次山顶控制板发来的加/断电状态报告。当接收到状态报告后，经单片机分析，如果是断电状态，则P1.5口输出低电平，点亮断电指示灯，P1.3口输出脉冲，驱动蜂鸣器发出报警提示；如果是加电状态，断电指示灯灭，蜂鸣器静音。如果连续3秒钟收不到山顶控制板的状态报告，断电指示灯秒闪、蜂鸣器发出报警，提示操作人员检查MODEM线路。
四、MODEM通信线制作
89C2051与MODEM之间的串口通信电缆只用了RX、TX、CND三根线，其他的握手信号均未使用，但在制作MODEM-端的接头时应按下图制作。
