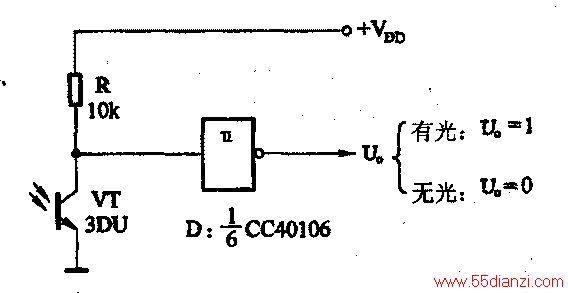

下图所示为光控电路。施密特触发器起整形作用。光线的缓慢变化由光电三极管VT接收转换为电信号,施密特触发器将缓慢变化的电信号整形成为边沿陡峭的脉冲信号输出。无光照时,光电三极管VT截止,施密特触发器输出端Uo=0;当有光照射到光电三极管VT时,VT导通,使施密特触发器输入端为“0”,其输出端uo=l。
