教室照明节电控制器的原理分析

教室照明节电控制器的原理分析

点击数:7538 次   录入时间:03-04 11:54:00   整理:http://www.55dianzi.com   光电控制电路

  该控制器不仅能根据环境亮暗控制教室照明供电系统的通断电,而且还能随学校四季作息时间的变化进行时间控制,既能避免白天光线明亮时不关灯浪费电能的问题,也能杜绝晚修课结束人走灯亮的问题。整机工作原理如下:

  1.时钟电路与显示电路:以DS1302为核心的实时时钟/日历电路提供ECD码格式的日(date)、星期(day)、小时(hour)、分钟(minute)数据,由主控制芯片AT89S51处理后送四合一共阳数码管SR41056动态扫描显示。四只数码管以5秒为一显示单位,前3秒显示小时、分钟,后2秒显示日、星期,显示日、星期时数码管DS3不亮,以与时间显示区分开来。数码管DS2右下方的圆点(h段)用作秒点闪烁,为符合每秒亮灭一次的常规,采用AT89S51内部计数器TO产生秒点闪烁控制信号。为保证日与星期的对应一致性,可先在主函数的开头将实时日期(如06年11月16日)写入DSl302片内相应时钟/日历寄存器,程序调试好后将主函数开头的日期写入语句去掉。

  2.亮度检测电路:以集成运放LM324、光敏电阻RGI为核心组成亮度检测电路。光线较暗时,FG1电阻值较大,LM324(8)脚输出低电平送至AT89S51的P3.2脚:光线较亮时,RG1电阻值较小,LM324③脚输出高电平送至AT89S5l的P3.2脚。电位器RP1用于调整亮暗,其电阻值越大,光线较暗时系统才能供电:其电阻值越小,光线较亮时就能供电。RP2用于调整滞回程度,防止光线亮暗过渡时控制器动作过于灵敏,其值越小,滞回范围越小。RP3用于调整延时时间,其值越小,延时时间越短。

  3.按键电路:按键电路用于当前走时时间的调校及晚上断电时间的设置。我校一年四季早晨起床时间均为5:40,故将该时间固化在AT89S51片内ROM中。晚修课结束时间随季节而调整,一般晚修课结束10分钟左右学生全部离开教室,敌将晚上断电时时间设置为晚修课后10分钟。

  晚上断电时间的设置方法是:按动S1键一次数码管DS3右下方圆点点亮表示进入断电时间设置程序,按住S2键不放则小时以1为步进值自加,自加至23后变为0;按住S3键不放则分钟以1为步进值自加,自加至59后变为0。设置好的断电时间会自动存入DS1302片内RAM中,再按一次S1键数码管DS3右下方的圆点熄灭表示退出断电时间设置程序,自动转入正常走时及时间、亮度控制程序。

  当前走时时间的调校方法是:一手按住S4键不放,数码管DS4右下方的圆点点亮表示进入走时时间调校程序,另一手按住S2键不放则小时以1为步进值自加,自加至23后变为0;按住S3键不放则分钟L'1为步进值自加,自加至59后变为0。调校至正确时间时先松开S2或S3键,再松开S4键,调校好的当前走时时间会自动存入DSl302片内相应小时、分钟寄存器中,同时数码管DS4右下方的圆点熄灭表示退出走时时间调校程序。为防止因误按S4键进入走时时间调校程序引起时钟振荡器停振而造成走时偏慢,故将S4键做成暗藏式,不露出壳外。

  4.主控制电路:主控制芯片采用AT89S5l,它将从DS1302中读到的实时小时、分钟数据与固定的早5:40及设定的晚上断电时间比较,保证早晨及时供电、晚上按时断电。

  早5:40若光线较暗,光敏电阻RGI的电阻值较大,AT89S5l的P3.2口得到低电平,由P3.7口输出低电平,三极管VTI导通,继电器K线圈得电,通过交流接触器供电。随着天光变亮,RGI的电阻值变小,AT89S51的P3.2口得到高电平,由P3.7口输出高电平,三极管VTI截止,继电器K线圈失电,整个照明系统断电。若遇阴雨天或天到傍晚,RG1的电阻值变大,照明系统再度恢复供电。

  为应对意外情况的出现可在继电器的常开触点处并接一手动开关。控制系统采用+5V供电。

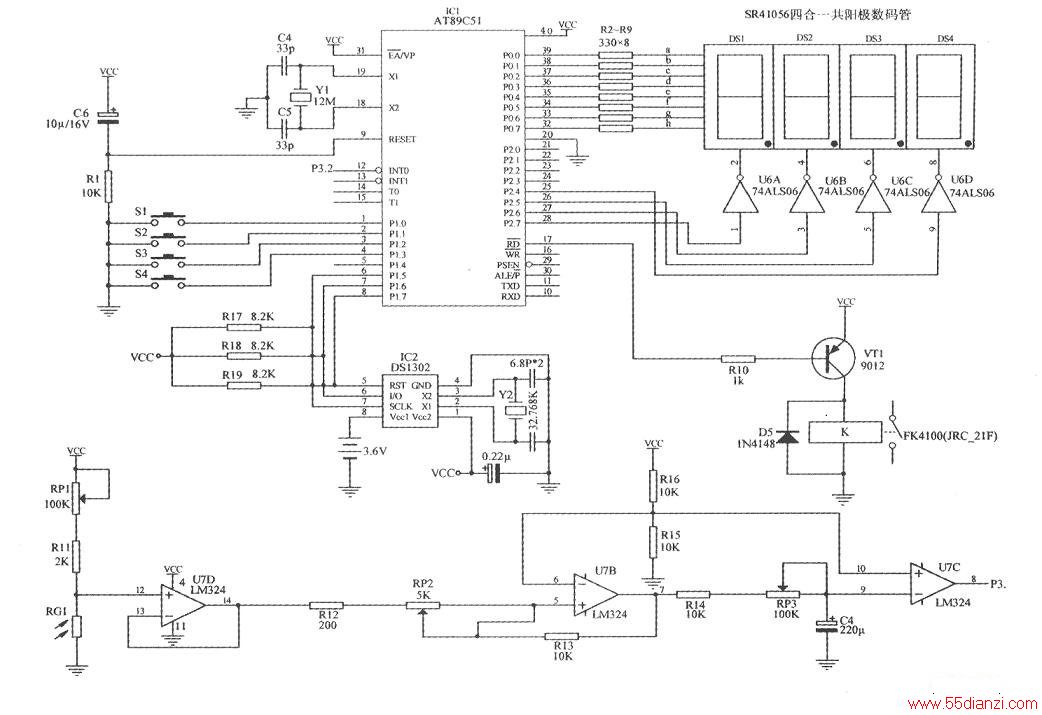

教室照明节电控制器原理图
