用7806构成的灯光自动控制电路

用7806构成的灯光自动控制电路

点击数:7281 次   录入时间:03-04 11:53:18   整理:http://www.55dianzi.com   光电控制电路

  我们知道,78系列电源稳压芯片在其公共端接地时可提供稳定的输出电压。如果公共端不接地,改接任一对地电压,则该电压就会直接加至输出端。这表示芯片公共端的任何电压增量都会直接反映至芯片输出端。反之,如果公共端悬空不接地,则在芯片输出端可直接取用全部输入电压。

  本电路就是利用了稳压芯片的这一特点。当公共端接地时,稳压芯片输出就是芯片的额定电压(6V),而公共端一旦断开,输出电压就立即随输入电压改变。

  如果公共端受晶体管控制,使晶体管控制公共端的接通与断开,就可以设计出一种自动灯光控制电路,只需将一只光敏电阻LDR1连接在该晶体管的基极,稳压芯片就能根据环境光线的变化,自动操控灯光的发光与熄灭。

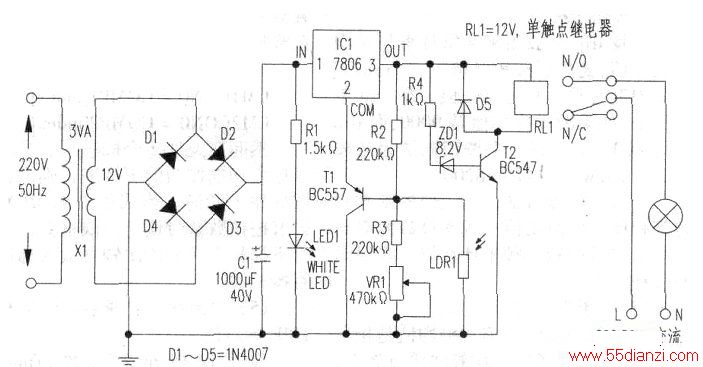

  ICI的公共端②经晶体管BC557(T1)连接至电路地线。Tl从R2、R3、VR1和LDR1获得偏置电压。IC1公共端的是否接地受晶体管Tl控制,光线的强弱由LDR1检测。调整VR1,可以改变Tl测光的触发电平。

  在白天,光线落到LDR1上,LDR1电阻变小,使Tl导通,于是IC1公共端接地,此时IC1输出6V,由于ZD1为8.2V,因此T2无法导通,继电器保持在释放状态,其触点在静止状态下断开灯泡的电源,灯泡不发光。

  在晚间,由于没有光线落到LDR1上,LDR1电阻变高,Tl基极也呈高电位,Tl于是截止,使IC1公共端断开,这时IC1的全部输入电压(12V)均加至输出,使T2导通,继电器吸合,其触点将灯泡连接至交流电源,灯泡发光。

  因LDR1与VRI+R3组合相并联,并联后的总电阻在晚间大约是并联前串联组合电阻的一半,而在白天,其总有效电阻就大大降低。

  安装电路时,IC1应使用散热器,并保证LDR1与发光灯泡分开,不能彼此透光。此电路可用于路灯、日光灯或其他任何需要自动化照明的家用电气照明系统中。
