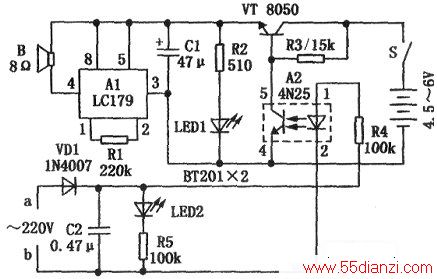

采用电网停电报警器电路如下图所示。它利用光电耦合器A2，将220 V电网与报警控制电路4. 5---6 V的低压电路隔离起来。
平时报警器工作时，合上电源开关S，a、b两端接交流电网。220 V交流电压经二极管VD1半波整流，C2滤波获得的约300 V直流电压，一方面经电阻R5点亮有电指示灯LED2;另一方面经电阻R4使光电耦合器A2的发光二极管点亮，光电耦合器A2④、⑤脚间的光电三极管受光导通，三极管VT因基极为低电平而截止，报警集成电路A1失电不工作，扬声器B无声。若电网突然停电，C2两端的300 V直流电压消失，LED2熄灭，同时A2内发光二极管随之熄灭，光电三极管随之截止，A2⑤脚被悬空，VT通过电阻R3获得基极偏置电流而导通，A1得电工作，其输出端④脚直接驱动扬声器发出声响报警，同时停电指示灯LED1点亮，提醒有关人员进行必要的处理，然后可打开开关S，使报警信号解除。电网恢复供电后，LED2自动点亮，此时可重新合上开关S，以便再次停电报警。
