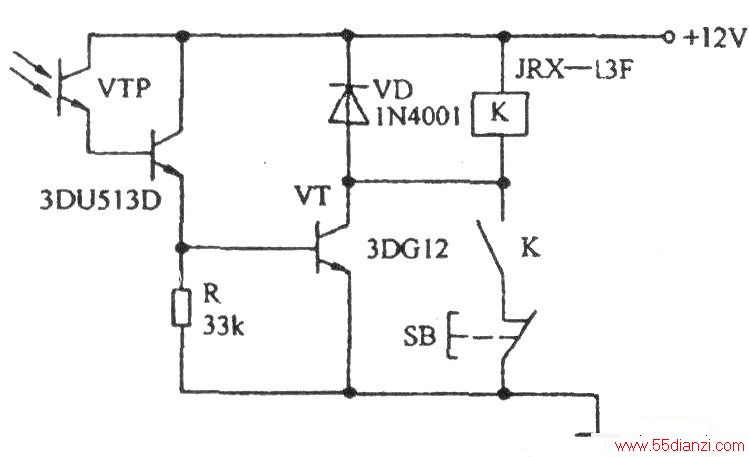

带自锁功能的光控继电器如图所示。
此电路由于采用了达林顿型光敏晶体管，从而简化了放大电路，仅用一只晶体管VT，便可驱动继电器动作。K吸合，其触点相继闭合，实现了继电器光控自锁功能。按一下SB，K失电断开。
本文关键字：继电器 光电控制电路，电器控制 - 光电控制电路
