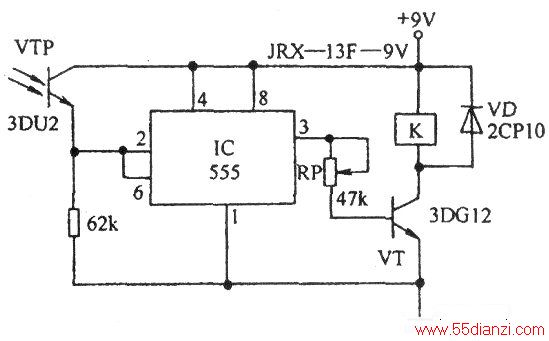

此电路采用的是时基555集成电路，通过光敏晶体管VTP触发，电路如图所示。
当VTP无光照时，继电器K吸合，利用K的触点点亮照明灯泡；天亮时VTP受到光照后，继电器K断开，照明灯泡失电熄灭。
调节电位器RP，可适当地改变光控灵敏度。
