带自锁功能的过流保护电路

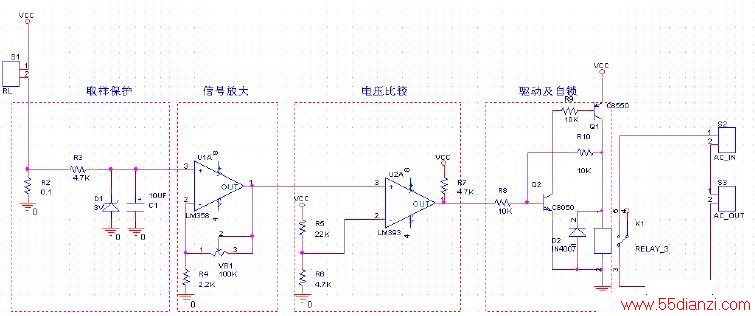

　　下面是一个带自锁的过流保护电路。

　　1.第一个部分是电阻取样...负载和R1串联...大家都知道.串联的电流相等...R2上的电压随着负载的电流变化而变化...电流大,R2两端电压也高...R3D1组成运放保护电路...防止过高的电压进入运放导致运放损坏...C1是防止干扰用的...
　　
　　2.第二部分是一个大家相当熟悉的同相放大器...由于前级的电阻取样的信号很小...所以得要用放大电路放大.才能用...放大倍数由VR1R4决定...
　　
　　3.第三部分是一个比较器电路...放大器把取样的信号放大...然后经过这级比较...从而去控制后级的动作...是否切断电源或别的操作...比较器是开路输出.所以要加上上位电阻...不然无法输出高电平...
　　
　　4.第四部分是一个驱动继电器的电路...这个电路和一般所不同的是...这个是一个自锁电路...一段保护信号过来后...这个电路就会一直工作...直到断掉电源再开机...这个自锁电路结构和单向可控硅差不多...具体原理...大家可以分析下.HEHE...
