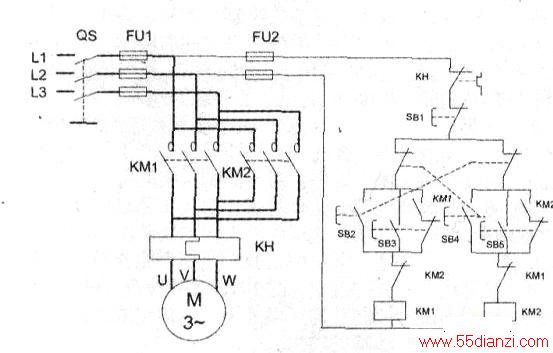

电机正反转线路及点动连续线路组合如下图所示。
动作原理简述如下：闭合QS。
连续运行：按下SB2→KM1线圈得电动作一KM1主触头闭合一电动机正转连续启动运行；按下SB4→KM2线圈得电动作一KM2主触头闭合一电动机反转连续启动运行。
点动运行：按下SB3- KM1线圈得电动作一KM1主触头闭合一电动机正转点动启动运行；按下SB4→KM2线圈得电动作→KM2主触头闭合一电动机反转点动启动运行。
停止：按下SB1即可。
