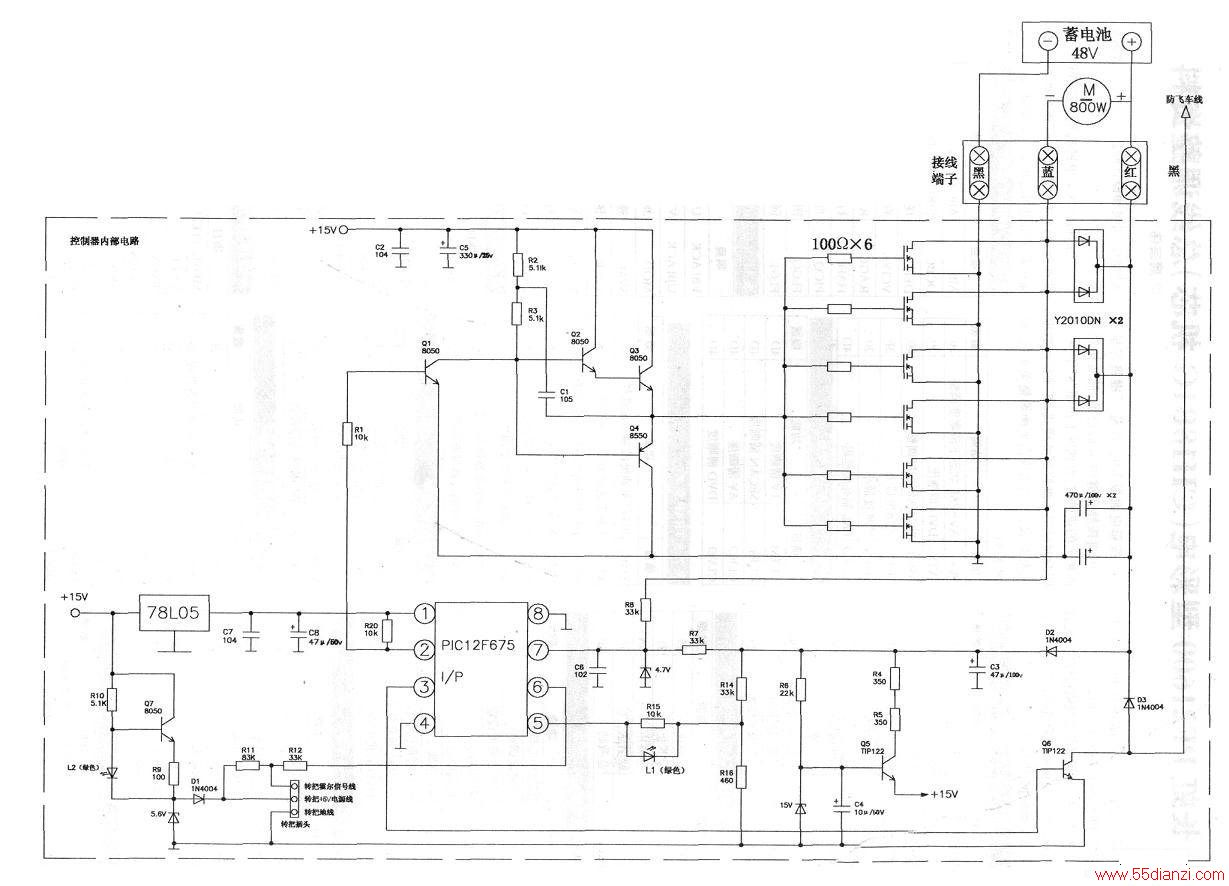

采用PIC12F675的电动三轮车直流有刷电机控制器原理图

　 说明：
　　
　　1．本控制器适用于800W/48V直流有刷电机的调速及保护，配用输出调速信号为1V～4.6V的霍尔型转把。
　　
　　2．PIC12F675 I/P系美国微芯科技公司出品的8位引脚单片机，须编程后使用。引脚功能编程如下：
　　
　　①脚+5V电源，②脚PWM调整信号输出，③脚防飞车控制，④脚地，⑤脚PWM输出用于故障指示，⑥脚转把调速信号输入，⑦脚输出电压检测，⑧地。
　　
　　3．绿色发光管Ll探出控制壳外，根据闪光次数指示控制器不同故障状态，具体含义如下：闪一下：电池供电电压异常；闪二下：转把故障；闪三下：控制器内部电路故障。
