（一）电路构成

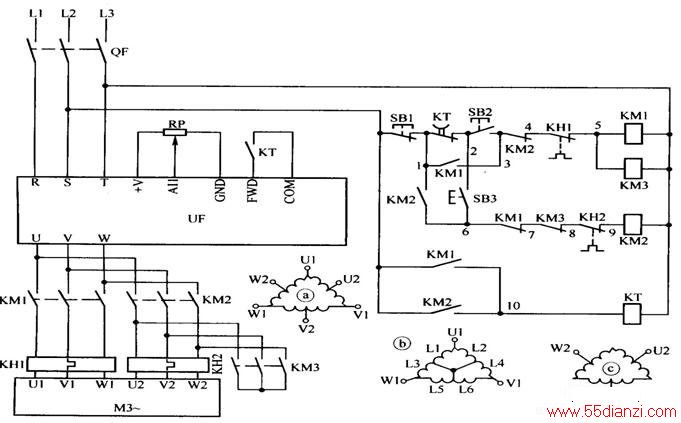

变极变频调速电动机控制电路由主电路和控制电路两部分所组成。主电路包括电源开关QF、变频器内置的AC／DC／AC转换电路、交流接触器KM1～KM3的主触头以及热继电器KH1、KH2的元件等。控制电路包括控制按钮SB1～SB3，交流接触器KM1～KM3的线圈和辅助接点、时间继电器KT以及热继电器KH1、KH2的接点等。
（二）电路工作原理
1、高速运行
合上电源开关QF，变频器的R、S、T端与控制电路同时得电。按下开关SB2后，交流电流依次经过S端→SB1→KT的接点(1-2)→SB2→KM2的接点(3-4)→KH1的接点(4-5) →KM1线圈(KM3线圈)→T端。接触器KM1、KM3的线圈得电后吸合，KMl的接点(1-3)闭合自锁，KM1的接点(6-7)和KM3的接点(7-8)断开，禁止KM2线圈参与工作；KM1的接点(S-10)闭合，时间继电器KT的线圈得电动作，其接点(1-2)瞬时断开，时间继电器在变频器上的接点(FWD-COM)闭合，变频器内置的AC／DC／AC转换电路工作，50Hz的三相交流电变换成一定范围内频率可调的三相交流电并送达变频器的U、V、W端。KM1、KM3接触器的主触头闭合后，使图中电动机绕组由 a 型连接变为 b 型连接，电动机按星形高速运行。
2、低速运行
合上电源开关QF，变频器的输入端R、S、T与控制电路同时得电。按下开关SB3，交流电流依次经过S端→SB1→KT的接点(1-2)→SB3→KM1的接点(6-7)→KM3的接点(7-8)→KH2的接点(8-9)→KM2线圈→T端，接触器KM2的线圈得电吸合，其接点(1-6)闭合白锁；KM2的接点(3-4)断开，禁止KM1、KM3线圈投入工作；KM2的接点(S-10)闭合，时间继电器KT的线圈得电动作，其接点(1-2)瞬时断开，时间继电器在变频器上的接点(FWD-COM)闭合，变频器内置的AC／DC／AC转换电路工作，三相交流电压送达变频器的U、V、W输出端。接触器KM2的主触头闭合后，电动机绕组按图6.14中的 C 型接法低速运行。
(三)注意事项
①时间继电器KT的给定时间应大于电动机从高速降速到自由停止的时间。
②从高速到低速或从低速到高速的转换，必须在电动机停止后再操作。这种安全保证是由时间继电器延时闭合接点(1-2)来实现的。
