单向可控硅的检测

　　1．极性判别
　　

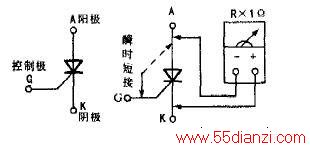

　　单向可控硅有三个极，即控制极G、阳极A与阴极K，其符号与基本检测方法如图所示。单向可控硅的G、K极间为一个PN结。根据PN结单向导通的特性，可很快判断其三个电极。把万用表置于Rx100挡，轮流测量各极间的正、反向电阻，总有～次测得的阻值较小(约1kQ)，这时黑表笔接的是控制极G，红表笔接的是阴极K，剩下的就是阳极A。

　　2．判别好坏与导通性能
　　
　　当测量B与A、K与A之间阻值均为无限大或均为小阻值时，说明可控硅已损坏。当用万用表(Rx1挡)黑表笔接阳极A，红表笔接阴极K时(这时无阻值)，把G极与A极短接后(利用万用表内电源正极瞬时给G极一个触发电压)，可控硅便处于导通状态，若即便是G极与A极脱离后，阳极A与阴极K仍处于导通状态，则说明可控硅良好，否则说明其已损坏。以上单向可控硅是MCR100型号，用MF47F型万用表测试。
