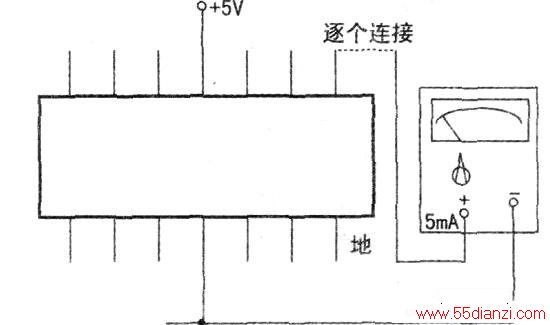

根据门电路输入短路电流值不大于2.2mA，输出低电平电压不大于0.35V的特点，即可方便地检测出它的输入引脚和输出引脚。将待检测门电路电源引脚接+5V电压，接地引脚按要求接地，然后利用万用表依次测量各引脚与接地脚之间的短路电流，如下图所示。若其值低于2.2mA．则说明该引脚为其输入引脚，否则便是输出引脚；另外，当“与非”门的输入端悬空时，相当于输入高电平，此时其输出端应为低电平，根据这一点可进一步核实一下它的输出引脚。具体方法是，将万用表拨在直流10V档，测量输出引脚的电压值，此值应低于0.4V。
对CMOS与非门电路，用万用表R×lkQ档，以黑表笔接其接地引脚，用红表笔依次测量其他各引脚对接地脚之间的电阻值，其中阻值稍大的引脚为与非门的输入端，而阻值稍小的引脚则为其输出端。这种方法同样适用于或非门、与门、反相器等数字电路。
