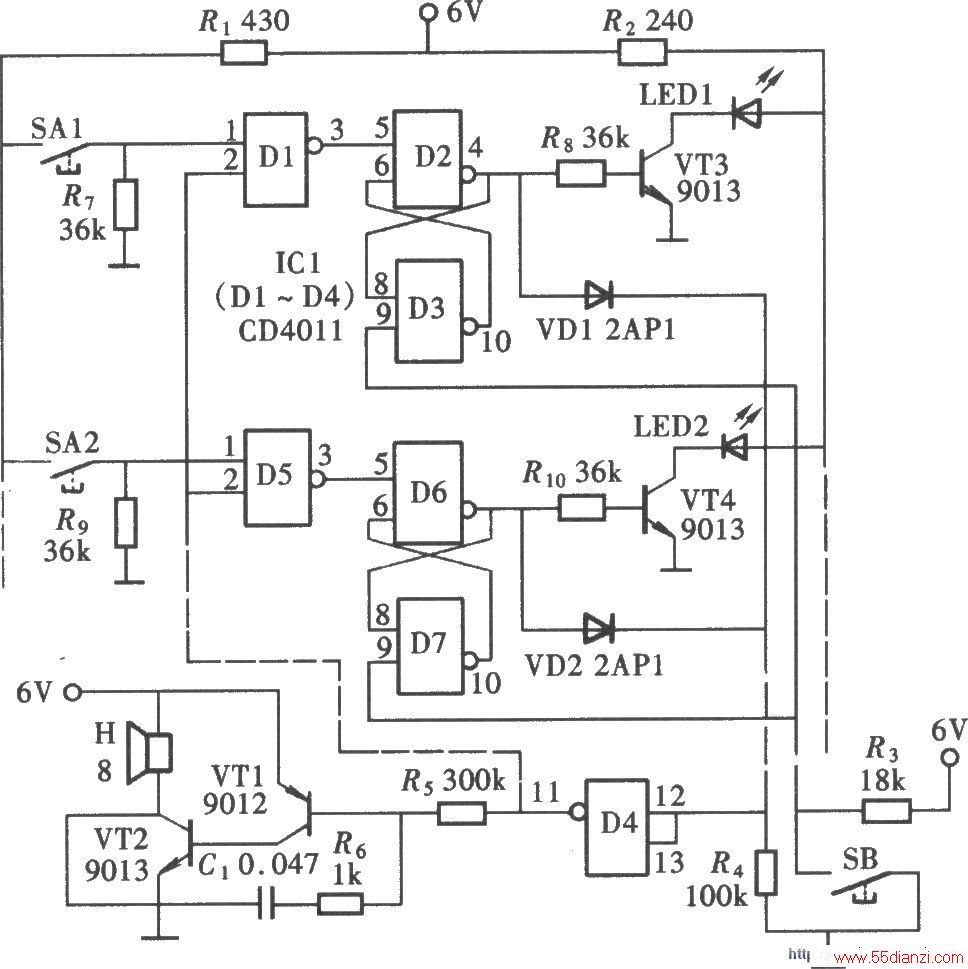

智力竞赛抢答器是一种很典型的互锁电路，参加竞赛的多人中，只要有一人首先按下抢答器，则其后按下的人为无效。如图所示抢答器电路可供多人参加抢答，电路中只画出两组，实际制作中可根据需要，增加为多组，电路组成如图所示。抢答器的每一组电路由一只抢答按钮、一个输入控制门、一个RS触发器和一个发光式有效指示电路组成。整个电路还有一个音响指示电路和一个总复位电路。
