采用CD4051构成的数字式音量控制电路

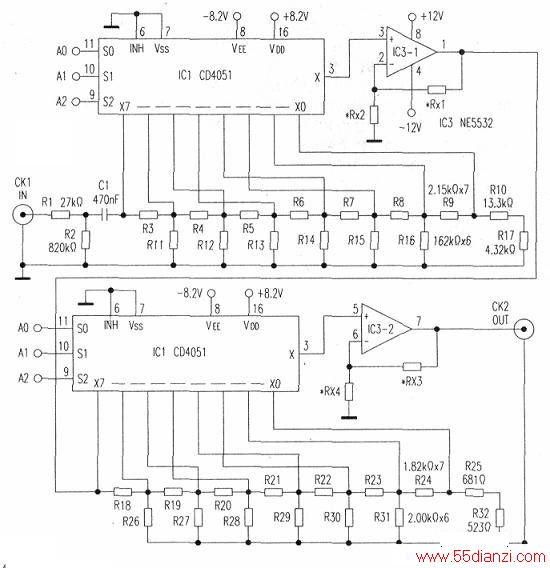

　　此款音量控制电路如下图（主电路）所示，它由两个模拟电子开关控制的梯形电阻网络和缓冲器构成。音最控制范围为63dB．其中网络R3～R17提供每级ldB的细调：网络R18~R32提供每级8dB的粗调。所需衰减量由8选1模拟电子开关IC1、IC2(CD4051)控制。

　　
　　当其INH=0时，若3个数据输入S2~S0按000～111变化，则电子开关公共端X与XO～X7端依次单独接通，选择不同的网络电阻，工作状态详见附表。电子开关导通后，可传输模拟信号，也可传输数字信号，并允许信号双向流动（交流信号）。VEE(⑦脚)接信号摆幅的最低电位点。
　　
　　音频信号由CK1输入，CK2输出，当CK1开路时，R2为C1提供放电通路。R2与网络R3—R17构成的输入阻抗为46.3kΩ，它和Rl共同决定电路的最大允许输入电压，此电压首先取决于加到IC1、IC2的电源电压(±8.2V)。电阻刚与网络R3—R17使输入信号衰减2.4倍(7.6dB)，这意味着，最大输入电平峰值不得超过20V(即14Vrms)。而且为了避免第二梯形网络和缓冲器的输入电压过高．IC3—1(112NE5532)不得对信号进行放大。
　　
　　运放IC3—1、IC3—2的放大系数分别由RXl.RX2和RX3、RX4决定。如上所述．IC3-1的放大系数应为1，此时RXl=0（短路），RX2取掉，接成跟随器。若IC3-2的放大系数也取为1，则整个音量控制范围为一7.6dB~70.6dB。

　　
　　若要获得0dB一63dB的控制范围，则IC3-2的放大系数应为2.4。此时，IC1、IC2控制数据输入A5~AO=000000-111111（二进制编码），应与实际衰减量相符，即A5~AO编码范围为26=64，相邻编码衰减均为1dB，共64阶OdB～63dB。
　　
　　本电路消耗电流约lOmA，主要取决于双运放。在20Hz_20kHz音频范围内，输入1V信号时，总失真度小于0.003%。
　　

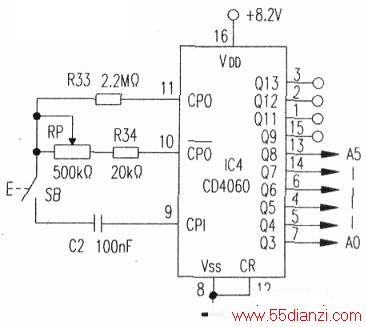

　　下图为A5—AO提供6位二进制编码。IC4为内含振荡器（实际为两个串联的施密特反相驱动器）的14级二进制异步串行计数器CD4060，它虽有14级二进制计数器，但却只有Q3~Q9、Q11~Q13共10个计数输出端被g1出。R33、R34、RP、C2等与⑨一⑩脚内部电路构成振荡器，振荡信号在片内与计数器连接，振荡频率通常按f=l/[2.2x(RP+R34)xC2]估算。当RP调至最大(500kΩ)和最小(0Ω)时，频率范围约为8.7Hz~227Hz。

　　
　　由于6位二制码的最低位AO取自Q3输出，故时钟信号要经过24=16分频，所以当按动SB使电路起振调节音量时，实际频率范围为(8.7Hz~227Hz)/16=0.5Hz~14Hz。此频率为每级音最调节变化速率。
　　

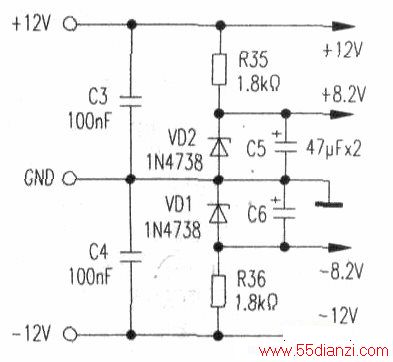

　　供电电路如下图所示。输入电压为±12V，并直接为IC3供电。同时经VD1、VD2(8.2V/1W稳压二极管1N4738)稳压后，获±8,2V电压为IC1、IC2供电。
