采用CD4066和运算放大器组成的数控增益放大电路
采用CD4066和运算放大器组成的数控增益放大电路
点击数:7373 次 录入时间:03-04 12:02:40 整理:http://www.55dianzi.com 音频功率放大-放大器

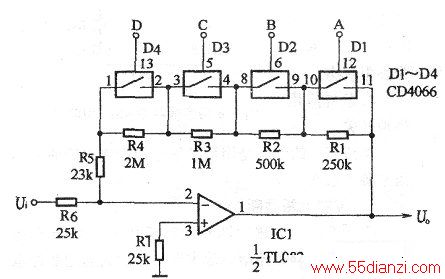

下图所示为采用四双向模拟开关CD4066和运算放大器组成的数控增益放大器。该放大器用数控电阻网络代替了运放的反馈电阻,而数控电阻网络的阻值,由4位二进制数控制,从而实现了由4位二进制数控制增益(放大倍数)的放大电路。双向模拟开关D1~D4及电阻Rl~R5构成数控电阻网络,数控输入端A、B、C、D接二进制控制数,某位控制数为“1”时,使该位模拟开关导通,将相应的电阻短接,从而达到电阻网络数字控制的目的。下表所列为二进制控制数与放大倍数的对应关系。
控制数
放大倍数
控制数
放大倍数
DCBA
DCBA
0
150
1000
70
1
140
1001
60
10
130
1010
50
11
120
1011
40
100
110
1100
30
101
100
1101
20
110
90
1110
10
Olll
80
1111
l
